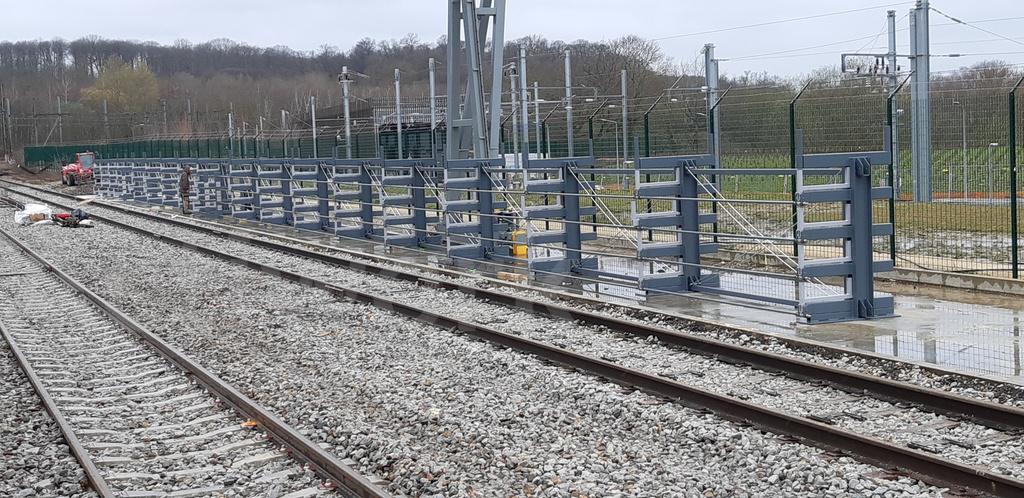

CANTILEVERS A TIROIRS MANUELS ACTISTOR

Les rayonnages à tiroirs pour stocker des charges longues et rigides

Ensemble modulaire de rayonnage avec des bras rétractables
Le réducteur et la manivelle transforment la force de la main en mouvement d’ouverture
Certifiés ISO 9001, ISO 14001 et ISO 18001

POSER UNE QUESTION SUR CE PRODUIT

QUESTION, CONSEIL, COMMANDE

04 72 01 50 60

Découvrir nos vidéos sur YouTube

Documents

Catalogue_2021_stockage tiroirs.pdf

Les modèles disponibles: CANTILEVERS A TIROIRS MANUELS ACTISTOR

BR39B001-A

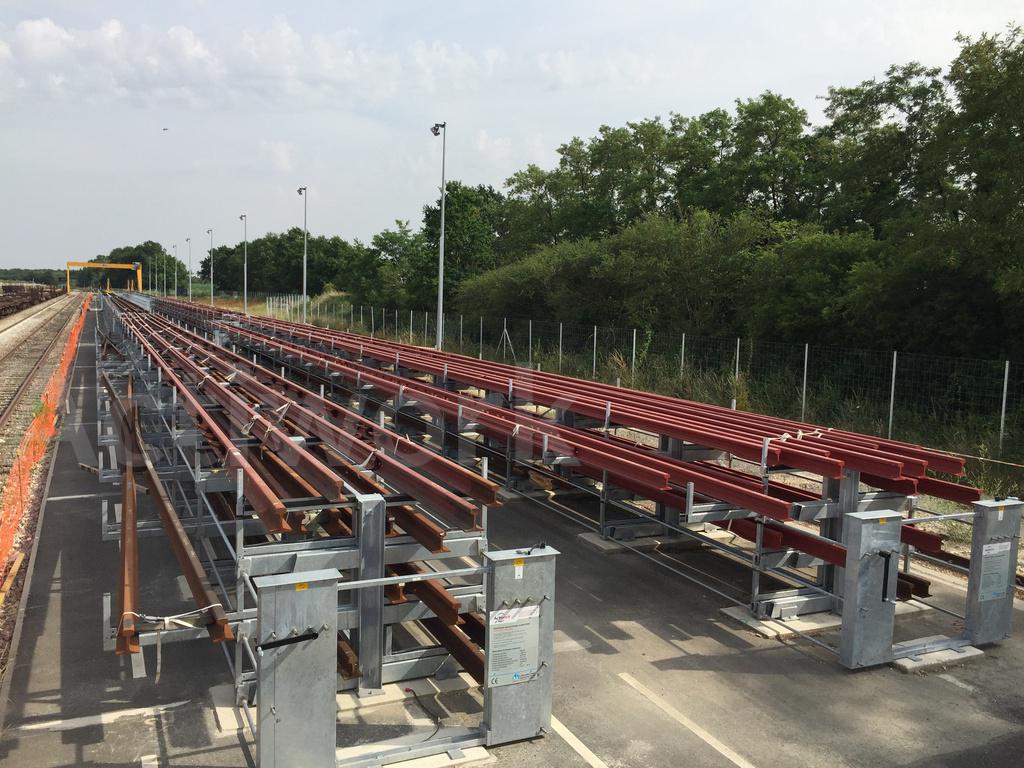

ACTISTOR® CANTILEVER SIMPLE FACE - 4 NIVEAUX - PF UTILE 560 MM - TIROIRS MANUELS POUR STOCKAGE CHARGES LONGUES + d'infos

ACTISTOR® CANTILEVER SIMPLE FACE A TIROIRS OUVERTURE MANUELLE POUR STOCKAGE CHARGES LONGUES

PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIERE APPROFONDIE POUR VALOIR COMMANDE

DESCRIPTION DES CANTILEVERS ACTISTOR®
Le cantilever télescopique Actistor® est un ensemble modulaire de rayonnages métalliques avec des bras rétractables. Le cantilever Actistor® est destiné ,en particulier, au stockage des matériaux longs et rigides. Le cantilever Actistor® est conçu suivant la taille, le poids des unités de manutention, le type de matériel stocké et l´espace disponible chez le client. La proposition de la société ACTIWORK prend toujours en compte les besoins de l´utilisateur final.
Les composants de Actistor® sont fabriqués à partir de profilés en acier laminé, le traitement de la surface est effectué par l´application de peintures en poudre.

Actistor® est conforme par sa conception, son design et sa construction aux exigences de sécurité pour ce type des produits. La déclaration de conformité fait partie intégrante de la documentation technique.

Les cantilevers télescopiques Actistor® sont fabriqués en exécution simple face ou double faces. Actistor® est conçu à partir de colonnes de cantilever, de liaisons de colonnes et de mécanismes de propulsion des bras rétractables.
Les colonnes sont reliées par des éléments diagonaux et horizontaux qui assurent la stabilité du rayonnage.

Le mécanisme de propulsion des bras télescopiques est composé d'une manivelle qui transforme la force de la main en mouvement d'ouverture des bras. Le mécanisme de transmission assure le mouvement synchrone de tous les bras rétractables d'un niveau de stockage. Actistor® peut être constitué de 2 à 12 colonnes.

SPECIFICATIONS TECHNIQUES
Cantilever Actistor® manuel simple face
Nombre de colonnes .............................................. 2 pièces
Distance d´entraxe des colonnes ........................... 3000 mm
Hauteur totale du rayonnage.................................. env. 2700 mm
Nombre d'emplacements de stockage ........................... 9 (8 extractibles + galerie)
Hauteur utile des niveaux de stockage sur les bras rétractables : 300 mm
Profondeur utile des emplacements de stockage sur les bras rétractables .............. 560 mm
Charge admissible par tiroir........................................ 3000 kg
Couleur des colonnes et bras fixes............................ RAL 7016 gris
Couleur des bras rétractables.................................... RAL 3020 rouge

Nota : le sol doit avoir une résistance au poinçonnement minimale de 45 kg/cm², emplacement et profondeur des canalisations supérieur à 100 mm, un défaut de planéité inférieur à 5 mm sous une règle de 2 m, avec un maximum de 20 mm entre le point le plus haut et le point le plus bas. Qualité du béton et dalle requise, épaisseur minimale de la dalle de 150 mm avec béton dosé à 350 kg/m3. Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable de la conception de la dalle béton ni du choix des matériaux utilisés pour la réalisation de cette dalle. La responsabilité entière repose sur le fournisseur de la dalle. Nous avons pris en considération la charge par pied du rayonnage - forces de compression ou forces de traction.

Caractéristiques de la charge à entreposer:
Longueur maximum : 4500 mm (matériaux rigides, sans flexion)
Poids maximum de la charge : 3000 kg par tiroir

Entrainement manuel des tiroirs par manivelle

PREREQUIS POUR LE SOL (Génie civil)
L'offre est basée sur les conditions suivantes :
- Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable des travaux de génie civil ni du choix des matériaux utilisés pour la réalisation de la dalle
- Le client doit prendre en considération la charge par pied du rayonnage - forces de compression ou forces de traction
- L'épaisseur de la dalle doit permettre l´encastrement des chevilles d´ancrage à la profondeur de 100 mm au minimum

Disponibilité: 84 jours

Ajouter au devis

BR39B001-B
ACTISTOR® CANTILEVER SIMPLE FACE - 4 NIVEAUX - PF UTILE 560 MM - TIROIRS MANUELS POUR STOCKAGE CHARGES LONGUES + d'infos

ACTISTOR® CANTILEVER DOUBLE FACES A TIROIRS OUVERTURE MANUELLE POUR STOCKAGE CHARGES LONGUES

PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIERE APPROFONDIE POUR VALOIR COMMANDE

DESCRIPTION DES CANTILEVERS ACTISTOR®
Le cantilever télescopique Actistor® est un ensemble modulaire de rayonnages métalliques avec des bras rétractables. Le cantilever Actistor® est destiné ,en particulier, au stockage des matériaux longs et rigides. Le cantilever Actistor® est conçu suivant la taille, le poids des unités de manutention, le type de matériel stocké et l´espace disponible chez le client. La proposition de la société ACTIWORK prend toujours en compte les besoins de l´utilisateur final.
Les composants de Actistor® sont fabriqués à partir de profilés en acier laminé, le traitement de la surface est effectué par l´application de peintures en poudre.

Actistor® est conforme par sa conception, son design et sa construction aux exigences de sécurité pour ce type des produits. La déclaration de conformité fait partie intégrante de la documentation technique.

Les cantilevers télescopiques Actistor® sont fabriqués en exécution simple face ou double faces. Actistor® est conçu à partir de colonnes de cantilever, de liaisons de colonnes et de mécanismes de propulsion des bras rétractables.
Les colonnes sont reliées par des éléments diagonaux et horizontaux qui assurent la stabilité du rayonnage.

Le mécanisme de propulsion des bras télescopiques est composé d'une manivelle qui transforme la force de la main en mouvement d'ouverture des bras. Le mécanisme de transmission assure le mouvement synchrone de tous les bras rétractables d'un niveau de stockage. Actistor® peut être constitué de 2 à 12 colonnes.

SPECIFICATIONS TECHNIQUES
Cantilever Actistor® manuel simple face
Nombre de colonnes .............................................. 2 pièces
Distance d´entraxe des colonnes ........................... 3000 mm
Hauteur totale du rayonnage.................................. env. 2700 mm
Nombre d'emplacements de stockage ........................... 9 (8 extractibles + galerie)
Hauteur utile des niveaux de stockage sur les bras rétractables : 300 mm
Profondeur utile des emplacements de stockage sur les bras rétractables .............. 560 mm
Charge admissible par tiroir........................................ 3000 kg
Couleur des colonnes et bras fixes............................ RAL 7016 gris
Couleur des bras rétractables.................................... RAL 3020 rouge

Nota : le sol doit avoir une résistance au poinçonnement minimale de 45 kg/cm², emplacement et profondeur des canalisations supérieur à 100 mm, un défaut de planéité inférieur à 5 mm sous une règle de 2 m, avec un maximum de 20 mm entre le point le plus haut et le point le plus bas. Qualité du béton et dalle requise, épaisseur minimale de la dalle de 150 mm avec béton dosé à 350 kg/m3. Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable de la conception de la dalle béton ni du choix des matériaux utilisés pour la réalisation de cette dalle. La responsabilité entière repose sur le fournisseur de la dalle. Nous avons pris en considération la charge par pied du rayonnage - forces de compression ou forces de traction.

Caractéristiques de la charge à entreposer:
Longueur maximum : 4500 mm (matériaux rigides, sans flexion)
Poids maximum de la charge : 5000 kg par tiroir

Entrainement manuel des tiroirs par manivelle

PREREQUIS POUR LE SOL (Génie civil)
L'offre est basée sur les conditions suivantes :
- Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable des travaux de génie civil ni du choix des matériaux utilisés pour la réalisation de la dalle
- Le client doit prendre en considération la charge par pied du rayonnage - forces de compression ou forces de traction
- L'épaisseur de la dalle doit permettre l´encastrement des chevilles d´ancrage à la profondeur de 100 mm au minimum

Disponibilité: 84 jours

Ajouter au devis

BR39B002-A

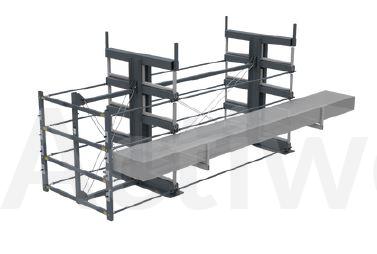

CANTILEVER DOUBLE FACES ACTISTOR® - 4 NIVEAUX - PF UTILE 520 MM - A TIROIRS MANUELS POUR STOCKAGE CHARGES LONGUES + d'infos

ACTISTOR® CANTILEVER DOUBLE FACES A TIROIRS OUVERTURE MANUELLE POUR STOCKAGE CHARGES LONGUES

PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIERE APPROFONDIE POUR VALOIR COMMANDE

DESCRIPTION DES CANTILEVERS ACTISTOR®
Le cantilever télescopique Actistor® est un ensemble modulaire de rayonnages métalliques avec des bras rétractables. Le cantilever Actistor® est destiné ,en particulier, au stockage des matériaux longs et rigides. Le cantilever Actistor® est conçu suivant la taille, le poids des unités de manutention, le type de matériel stocké et l´espace disponible chez le client. La proposition de la société ACTIWORK prend toujours en compte les besoins de l´utilisateur final.
Les composants de Actistor® sont fabriqués à partir de profilés en acier laminé, le traitement de la surface est effectué par l´application de peintures en poudre.

Actistor® est conforme par sa conception, son design et sa construction aux exigences de sécurité pour ce type des produits. La déclaration de conformité fait partie intégrante de la documentation technique.

Les cantilevers télescopiques Actistor® sont fabriqués en exécution simple face ou double faces. Actistor® est conçu à partir de colonnes de cantilever, de liaisons de colonnes et de mécanismes de propulsion des bras rétractables.
Les colonnes sont reliées par des éléments diagonaux et horizontaux qui assurent la stabilité du rayonnage.

Le mécanisme de propulsion des bras télescopiques est composé d'une manivelle qui transforme la force de la main en mouvement d'ouverture des bras. Le mécanisme de transmission assure le mouvement synchrone de tous les bras rétractables d'un niveau de stockage. Actistor® peut être constitué de 2 à 12 colonnes.

SPECIFICATIONS TECHNIQUES
Cantilever Actistor® manuel double faces
Nombre de colonnes .............................................. 2 pièces
Distance d´entraxe des colonnes ........................... 3000 mm
Hauteur totale du rayonnage.................................. env. 2700 mm
Nombre d'emplacements de stockage ........................... 9 (8 extractibles + galerie)
Hauteur utile des niveaux de stockage sur les bras rétractables : 300 mm
Profondeur utile des emplacements de stockage sur les bras rétractables .............. 560 mm
Charge admissible par tiroir........................................ 3000 kg
Couleur des colonnes et bras fixes............................ RAL 7016 gris
Couleur des bras rétractables.................................... RAL 3020 rouge

Nota : le sol doit avoir une résistance au poinçonnement minimale de 45 kg/cm², emplacement et profondeur des canalisations supérieur à 100 mm, un défaut de planéité inférieur à 5 mm sous une règle de 2 m, avec un maximum de 20 mm entre le point le plus haut et le point le plus bas. Qualité du béton et dalle requise, épaisseur minimale de la dalle de 150 mm avec béton dosé à 350 kg/m3. Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable de la conception de la dalle béton ni du choix des matériaux utilisés pour la réalisation de cette dalle. La responsabilité entière repose sur le fournisseur de la dalle. Nous avons pris en considération la charge par pied du rayonnage - forces de compression ou forces de traction.

Caractéristiques de la charge à entreposer:
Longueur maximum : 4500 mm (matériaux rigides, sans flexion)
Poids maximum de la charge : 3000 kg par tiroir

Entrainement manuel des tiroirs par manivelle

PREREQUIS POUR LE SOL (Génie civile)
L'offre est basée sur les conditions suivantes :
- Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable des travaux de génie civil ni du choix des matériaux utilisés pour la réalisation de la dalle
- Le client doit prendre en considération la charge par pied du rayonnage - forces de compression ou forces de traction
- L'épaisseur de la dalle doit permettre l´encastrement des chevilles d´ancrage à la profondeur de 100 mm au minimum.

Disponibilité: 84 jours

Ajouter au devis

BR39B002-B

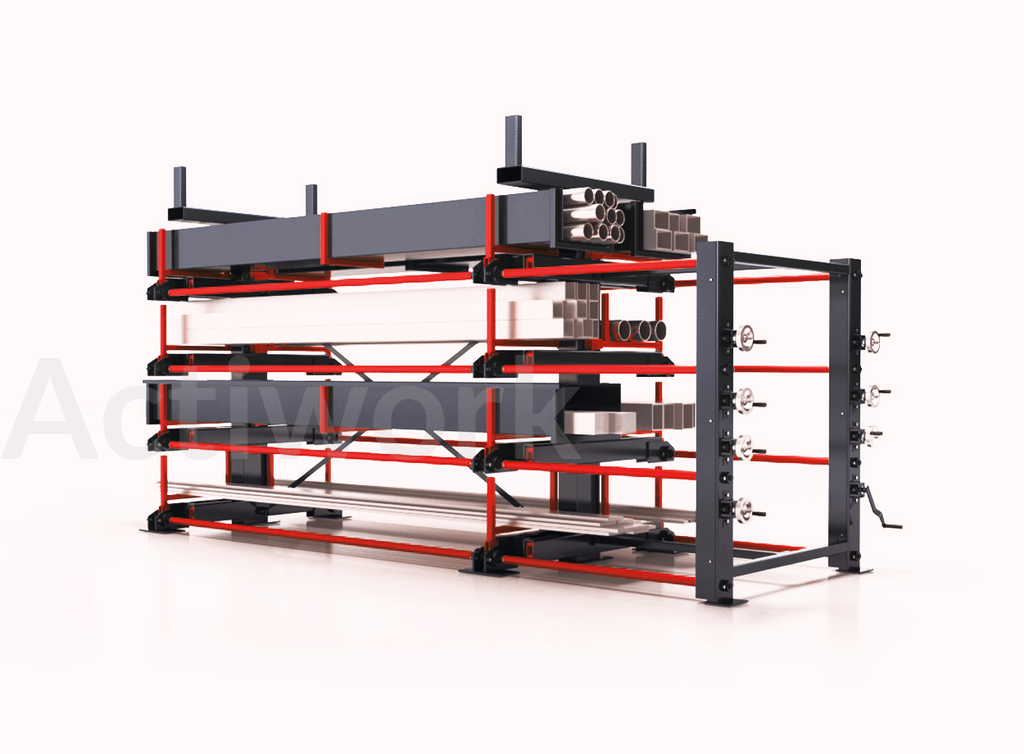

ACTISTOR® CANTILEVER DOUBLE FACES - 4 NIVEAUX - PF UTILE 560 MM - A TIROIRS MANUELS POUR STOCKAGE CHARGES LONGUES + d'infos

ACTISTOR® CANTILEVER DOUBLE FACES A TIROIRS OUVERTURE MANUELLE POUR STOCKAGE CHARGES LONGUES

PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIERE APPROFONDIE POUR VALOIR COMMANDE

DESCRIPTION DES CANTILEVERS ACTISTOR®
Le cantilever télescopique Actistor® est un ensemble modulaire de rayonnages métalliques avec des bras rétractables. Le cantilever Actistor® est destiné ,en particulier, au stockage des matériaux longs et rigides. Le cantilever Actistor® est conçu suivant la taille, le poids des unités de manutention, le type de matériel stocké et l´espace disponible chez le client. La proposition de la société ACTIWORK prend toujours en compte les besoins de l´utilisateur final.
Les composants de Actistor® sont fabriqués à partir de profilés en acier laminé, le traitement de la surface est effectué par l´application de peintures en poudre.

Actistor® est conforme par sa conception, son design et sa construction aux exigences de sécurité pour ce type des produits. La déclaration de conformité fait partie intégrante de la documentation technique.

Les cantilevers télescopiques Actistor® sont fabriqués en exécution simple face ou double faces. Actistor® est conçu à partir de colonnes de cantilever, de liaisons de colonnes et de mécanismes de propulsion des bras rétractables.
Les colonnes sont reliées par des éléments diagonaux et horizontaux qui assurent la stabilité du rayonnage.

Le mécanisme de propulsion des bras télescopiques est composé d'une manivelle qui transforme la force de la main en mouvement d'ouverture des bras. Le mécanisme de transmission assure le mouvement synchrone de tous les bras rétractables d'un niveau de stockage. Actistor® peut être constitué de 2 à 12 colonnes.

SPECIFICATIONS TECHNIQUES
Cantilever Actistor® manuel double faces
Nombre de colonnes .............................................. 2 pièces
Distance d´entraxe des colonnes ........................... 3000 mm
Hauteur totale du rayonnage.................................. env. 2400 mm
Nombre d'emplacements de stockage ........................... 9 (8 extractibles + galerie)
Hauteur utile des niveaux de stockage sur les bras rétractables : 300 mm
Profondeur utile des emplacements de stockage sur les bras rétractables : 520 mm
Charge admissible par tiroir........................................ 5000 kg
Couleur des colonnes et bras fixes............................ RAL 7016 gris
Couleur des bras rétractables.................................... RAL 3020 rouge

Nota : le sol doit avoir une résistance au poinçonnement minimale de 45 kg/cm², emplacement et profondeur des canalisations supérieur à 100 mm, un défaut de planéité inférieur à 5 mm sous une règle de 2 m, avec un maximum de 20 mm entre le point le plus haut et le point le plus bas. Qualité du béton et dalle requise, épaisseur minimale de la dalle de 150 mm avec béton dosé à 350 kg/m3. Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable de la conception de la dalle béton ni du choix des matériaux utilisés pour la réalisation de cette dalle. La responsabilité entière repose sur le fournisseur de la dalle. Nous avons pris en considération la charge par pied du rayonnage - forces de compression ou forces de traction.

Caractéristiques de la charge à entreposer:
Longueur maximum : 4500 mm (matériaux rigides, sans flexion)
Poids maximum de la charge : 5000 kg par tiroir

Entrainement manuel des tiroirs par manivelle

PREREQUIS POUR LE SOL (Génie civil)
L'offre est basée sur les conditions suivantes :
- Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable des travaux de génie civil ni du choix des matériaux utilisés pour la réalisation de la dalle
- Le client doit prendre en considération la charge par pied du rayonnage - forces de compression ou forces de traction
- L'épaisseur de la dalle doit permettre l´encastrement des chevilles d´ancrage à la profondeur de 100 mm au minimum

Disponibilité: 84 jours

Ajouter au devis

Filtres:	Désignation
BR39B001-A	ACTISTOR® CANTILEVER SIMPLE FACE - 4 NIVEAUX - PF UTILE 560 MM - TIROIRS MANUELS POUR STOCKAGE CHARGES LONGUES + d'infos	Simple	4	300	560		~~17 113,70 €~~ 0.0 EUR Nous consulter Ajouter au devis Disponibilité: 84 jours
ACTISTOR® CANTILEVER SIMPLE FACE A TIROIRS OUVERTURE MANUELLE POUR STOCKAGE CHARGES LONGUES PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIERE APPROFONDIE POUR VALOIR COMMANDE DESCRIPTION DES CANTILEVERS ACTISTOR® Le cantilever télescopique Actistor® est un ensemble modulaire de rayonnages métalliques avec des bras rétractables. Le cantilever Actistor® est destiné ,en particulier, au stockage des matériaux longs et rigides. Le cantilever Actistor® est conçu suivant la taille, le poids des unités de manutention, le type de matériel stocké et l´espace disponible chez le client. La proposition de la société ACTIWORK prend toujours en compte les besoins de l´utilisateur final. Les composants de Actistor® sont fabriqués à partir de profilés en acier laminé, le traitement de la surface est effectué par l´application de peintures en poudre. Actistor® est conforme par sa conception, son design et sa construction aux exigences de sécurité pour ce type des produits. La déclaration de conformité fait partie intégrante de la documentation technique. Les cantilevers télescopiques Actistor® sont fabriqués en exécution simple face ou double faces. Actistor® est conçu à partir de colonnes de cantilever, de liaisons de colonnes et de mécanismes de propulsion des bras rétractables. Les colonnes sont reliées par des éléments diagonaux et horizontaux qui assurent la stabilité du rayonnage. Le mécanisme de propulsion des bras télescopiques est composé d'une manivelle qui transforme la force de la main en mouvement d'ouverture des bras. Le mécanisme de transmission assure le mouvement synchrone de tous les bras rétractables d'un niveau de stockage. Actistor® peut être constitué de 2 à 12 colonnes. SPECIFICATIONS TECHNIQUES Cantilever Actistor® manuel simple face Nombre de colonnes .............................................. 2 pièces Distance d´entraxe des colonnes ........................... 3000 mm Hauteur totale du rayonnage.................................. env. 2700 mm Nombre d'emplacements de stockage ........................... 9 (8 extractibles + galerie) Hauteur utile des niveaux de stockage sur les bras rétractables : 300 mm Profondeur utile des emplacements de stockage sur les bras rétractables .............. 560 mm Charge admissible par tiroir........................................ 3000 kg Couleur des colonnes et bras fixes............................ RAL 7016 gris Couleur des bras rétractables.................................... RAL 3020 rouge Nota : le sol doit avoir une résistance au poinçonnement minimale de 45 kg/cm², emplacement et profondeur des canalisations supérieur à 100 mm, un défaut de planéité inférieur à 5 mm sous une règle de 2 m, avec un maximum de 20 mm entre le point le plus haut et le point le plus bas. Qualité du béton et dalle requise, épaisseur minimale de la dalle de 150 mm avec béton dosé à 350 kg/m3. Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable de la conception de la dalle béton ni du choix des matériaux utilisés pour la réalisation de cette dalle. La responsabilité entière repose sur le fournisseur de la dalle. Nous avons pris en considération la charge par pied du rayonnage - forces de compression ou forces de traction. Caractéristiques de la charge à entreposer: Longueur maximum : 4500 mm (matériaux rigides, sans flexion) Poids maximum de la charge : 3000 kg par tiroir Entrainement manuel des tiroirs par manivelle PREREQUIS POUR LE SOL (Génie civil) L'offre est basée sur les conditions suivantes : - Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable des travaux de génie civil ni du choix des matériaux utilisés pour la réalisation de la dalle - Le client doit prendre en considération la charge par pied du rayonnage - forces de compression ou forces de traction - L'épaisseur de la dalle doit permettre l´encastrement des chevilles d´ancrage à la profondeur de 100 mm au minimum
BR39B001-B	ACTISTOR® CANTILEVER SIMPLE FACE - 4 NIVEAUX - PF UTILE 560 MM - TIROIRS MANUELS POUR STOCKAGE CHARGES LONGUES + d'infos	Simple	4	300	560		~~19 212,50 €~~ 0.0 EUR Nous consulter Ajouter au devis Disponibilité: 84 jours
ACTISTOR® CANTILEVER DOUBLE FACES A TIROIRS OUVERTURE MANUELLE POUR STOCKAGE CHARGES LONGUES PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIERE APPROFONDIE POUR VALOIR COMMANDE DESCRIPTION DES CANTILEVERS ACTISTOR® Le cantilever télescopique Actistor® est un ensemble modulaire de rayonnages métalliques avec des bras rétractables. Le cantilever Actistor® est destiné ,en particulier, au stockage des matériaux longs et rigides. Le cantilever Actistor® est conçu suivant la taille, le poids des unités de manutention, le type de matériel stocké et l´espace disponible chez le client. La proposition de la société ACTIWORK prend toujours en compte les besoins de l´utilisateur final. Les composants de Actistor® sont fabriqués à partir de profilés en acier laminé, le traitement de la surface est effectué par l´application de peintures en poudre. Actistor® est conforme par sa conception, son design et sa construction aux exigences de sécurité pour ce type des produits. La déclaration de conformité fait partie intégrante de la documentation technique. Les cantilevers télescopiques Actistor® sont fabriqués en exécution simple face ou double faces. Actistor® est conçu à partir de colonnes de cantilever, de liaisons de colonnes et de mécanismes de propulsion des bras rétractables. Les colonnes sont reliées par des éléments diagonaux et horizontaux qui assurent la stabilité du rayonnage. Le mécanisme de propulsion des bras télescopiques est composé d'une manivelle qui transforme la force de la main en mouvement d'ouverture des bras. Le mécanisme de transmission assure le mouvement synchrone de tous les bras rétractables d'un niveau de stockage. Actistor® peut être constitué de 2 à 12 colonnes. SPECIFICATIONS TECHNIQUES Cantilever Actistor® manuel simple face Nombre de colonnes .............................................. 2 pièces Distance d´entraxe des colonnes ........................... 3000 mm Hauteur totale du rayonnage.................................. env. 2700 mm Nombre d'emplacements de stockage ........................... 9 (8 extractibles + galerie) Hauteur utile des niveaux de stockage sur les bras rétractables : 300 mm Profondeur utile des emplacements de stockage sur les bras rétractables .............. 560 mm Charge admissible par tiroir........................................ 3000 kg Couleur des colonnes et bras fixes............................ RAL 7016 gris Couleur des bras rétractables.................................... RAL 3020 rouge Nota : le sol doit avoir une résistance au poinçonnement minimale de 45 kg/cm², emplacement et profondeur des canalisations supérieur à 100 mm, un défaut de planéité inférieur à 5 mm sous une règle de 2 m, avec un maximum de 20 mm entre le point le plus haut et le point le plus bas. Qualité du béton et dalle requise, épaisseur minimale de la dalle de 150 mm avec béton dosé à 350 kg/m3. Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable de la conception de la dalle béton ni du choix des matériaux utilisés pour la réalisation de cette dalle. La responsabilité entière repose sur le fournisseur de la dalle. Nous avons pris en considération la charge par pied du rayonnage - forces de compression ou forces de traction. Caractéristiques de la charge à entreposer: Longueur maximum : 4500 mm (matériaux rigides, sans flexion) Poids maximum de la charge : 5000 kg par tiroir Entrainement manuel des tiroirs par manivelle PREREQUIS POUR LE SOL (Génie civil) L'offre est basée sur les conditions suivantes : - Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable des travaux de génie civil ni du choix des matériaux utilisés pour la réalisation de la dalle - Le client doit prendre en considération la charge par pied du rayonnage - forces de compression ou forces de traction - L'épaisseur de la dalle doit permettre l´encastrement des chevilles d´ancrage à la profondeur de 100 mm au minimum
BR39B002-A	CANTILEVER DOUBLE FACES ACTISTOR® - 4 NIVEAUX - PF UTILE 520 MM - A TIROIRS MANUELS POUR STOCKAGE CHARGES LONGUES + d'infos	Double	8	300	560	3000	~~20 762,75 €~~ 0.0 EUR Nous consulter Ajouter au devis Disponibilité: 84 jours
ACTISTOR® CANTILEVER DOUBLE FACES A TIROIRS OUVERTURE MANUELLE POUR STOCKAGE CHARGES LONGUES PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIERE APPROFONDIE POUR VALOIR COMMANDE DESCRIPTION DES CANTILEVERS ACTISTOR® Le cantilever télescopique Actistor® est un ensemble modulaire de rayonnages métalliques avec des bras rétractables. Le cantilever Actistor® est destiné ,en particulier, au stockage des matériaux longs et rigides. Le cantilever Actistor® est conçu suivant la taille, le poids des unités de manutention, le type de matériel stocké et l´espace disponible chez le client. La proposition de la société ACTIWORK prend toujours en compte les besoins de l´utilisateur final. Les composants de Actistor® sont fabriqués à partir de profilés en acier laminé, le traitement de la surface est effectué par l´application de peintures en poudre. Actistor® est conforme par sa conception, son design et sa construction aux exigences de sécurité pour ce type des produits. La déclaration de conformité fait partie intégrante de la documentation technique. Les cantilevers télescopiques Actistor® sont fabriqués en exécution simple face ou double faces. Actistor® est conçu à partir de colonnes de cantilever, de liaisons de colonnes et de mécanismes de propulsion des bras rétractables. Les colonnes sont reliées par des éléments diagonaux et horizontaux qui assurent la stabilité du rayonnage. Le mécanisme de propulsion des bras télescopiques est composé d'une manivelle qui transforme la force de la main en mouvement d'ouverture des bras. Le mécanisme de transmission assure le mouvement synchrone de tous les bras rétractables d'un niveau de stockage. Actistor® peut être constitué de 2 à 12 colonnes. SPECIFICATIONS TECHNIQUES Cantilever Actistor® manuel double faces Nombre de colonnes .............................................. 2 pièces Distance d´entraxe des colonnes ........................... 3000 mm Hauteur totale du rayonnage.................................. env. 2700 mm Nombre d'emplacements de stockage ........................... 9 (8 extractibles + galerie) Hauteur utile des niveaux de stockage sur les bras rétractables : 300 mm Profondeur utile des emplacements de stockage sur les bras rétractables .............. 560 mm Charge admissible par tiroir........................................ 3000 kg Couleur des colonnes et bras fixes............................ RAL 7016 gris Couleur des bras rétractables.................................... RAL 3020 rouge Nota : le sol doit avoir une résistance au poinçonnement minimale de 45 kg/cm², emplacement et profondeur des canalisations supérieur à 100 mm, un défaut de planéité inférieur à 5 mm sous une règle de 2 m, avec un maximum de 20 mm entre le point le plus haut et le point le plus bas. Qualité du béton et dalle requise, épaisseur minimale de la dalle de 150 mm avec béton dosé à 350 kg/m3. Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable de la conception de la dalle béton ni du choix des matériaux utilisés pour la réalisation de cette dalle. La responsabilité entière repose sur le fournisseur de la dalle. Nous avons pris en considération la charge par pied du rayonnage - forces de compression ou forces de traction. Caractéristiques de la charge à entreposer: Longueur maximum : 4500 mm (matériaux rigides, sans flexion) Poids maximum de la charge : 3000 kg par tiroir Entrainement manuel des tiroirs par manivelle PREREQUIS POUR LE SOL (Génie civile) L'offre est basée sur les conditions suivantes : - Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable des travaux de génie civil ni du choix des matériaux utilisés pour la réalisation de la dalle - Le client doit prendre en considération la charge par pied du rayonnage - forces de compression ou forces de traction - L'épaisseur de la dalle doit permettre l´encastrement des chevilles d´ancrage à la profondeur de 100 mm au minimum.
BR39B002-B	ACTISTOR® CANTILEVER DOUBLE FACES - 4 NIVEAUX - PF UTILE 560 MM - A TIROIRS MANUELS POUR STOCKAGE CHARGES LONGUES + d'infos	Double	8	300	520		~~24 800,00 €~~ 0.0 EUR Nous consulter Ajouter au devis Disponibilité: 84 jours
ACTISTOR® CANTILEVER DOUBLE FACES A TIROIRS OUVERTURE MANUELLE POUR STOCKAGE CHARGES LONGUES PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIERE APPROFONDIE POUR VALOIR COMMANDE DESCRIPTION DES CANTILEVERS ACTISTOR® Le cantilever télescopique Actistor® est un ensemble modulaire de rayonnages métalliques avec des bras rétractables. Le cantilever Actistor® est destiné ,en particulier, au stockage des matériaux longs et rigides. Le cantilever Actistor® est conçu suivant la taille, le poids des unités de manutention, le type de matériel stocké et l´espace disponible chez le client. La proposition de la société ACTIWORK prend toujours en compte les besoins de l´utilisateur final. Les composants de Actistor® sont fabriqués à partir de profilés en acier laminé, le traitement de la surface est effectué par l´application de peintures en poudre. Actistor® est conforme par sa conception, son design et sa construction aux exigences de sécurité pour ce type des produits. La déclaration de conformité fait partie intégrante de la documentation technique. Les cantilevers télescopiques Actistor® sont fabriqués en exécution simple face ou double faces. Actistor® est conçu à partir de colonnes de cantilever, de liaisons de colonnes et de mécanismes de propulsion des bras rétractables. Les colonnes sont reliées par des éléments diagonaux et horizontaux qui assurent la stabilité du rayonnage. Le mécanisme de propulsion des bras télescopiques est composé d'une manivelle qui transforme la force de la main en mouvement d'ouverture des bras. Le mécanisme de transmission assure le mouvement synchrone de tous les bras rétractables d'un niveau de stockage. Actistor® peut être constitué de 2 à 12 colonnes. SPECIFICATIONS TECHNIQUES Cantilever Actistor® manuel double faces Nombre de colonnes .............................................. 2 pièces Distance d´entraxe des colonnes ........................... 3000 mm Hauteur totale du rayonnage.................................. env. 2400 mm Nombre d'emplacements de stockage ........................... 9 (8 extractibles + galerie) Hauteur utile des niveaux de stockage sur les bras rétractables : 300 mm Profondeur utile des emplacements de stockage sur les bras rétractables : 520 mm Charge admissible par tiroir........................................ 5000 kg Couleur des colonnes et bras fixes............................ RAL 7016 gris Couleur des bras rétractables.................................... RAL 3020 rouge Nota : le sol doit avoir une résistance au poinçonnement minimale de 45 kg/cm², emplacement et profondeur des canalisations supérieur à 100 mm, un défaut de planéité inférieur à 5 mm sous une règle de 2 m, avec un maximum de 20 mm entre le point le plus haut et le point le plus bas. Qualité du béton et dalle requise, épaisseur minimale de la dalle de 150 mm avec béton dosé à 350 kg/m3. Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable de la conception de la dalle béton ni du choix des matériaux utilisés pour la réalisation de cette dalle. La responsabilité entière repose sur le fournisseur de la dalle. Nous avons pris en considération la charge par pied du rayonnage - forces de compression ou forces de traction. Caractéristiques de la charge à entreposer: Longueur maximum : 4500 mm (matériaux rigides, sans flexion) Poids maximum de la charge : 5000 kg par tiroir Entrainement manuel des tiroirs par manivelle PREREQUIS POUR LE SOL (Génie civil) L'offre est basée sur les conditions suivantes : - Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable des travaux de génie civil ni du choix des matériaux utilisés pour la réalisation de la dalle - Le client doit prendre en considération la charge par pied du rayonnage - forces de compression ou forces de traction - L'épaisseur de la dalle doit permettre l´encastrement des chevilles d´ancrage à la profondeur de 100 mm au minimum

Descriptif

ACTISTOR® CANTILEVER A TIROIR SIMPLE FACE OU DOUBLE FACE OUVERTURE MANUELLE POUR STOCKAGE CHARGES LONGUES

DESCRIPTION DES CANTILEVERSACTISTOR®
Cantilever télescopique Actistor® est un ensemble modulaire de rayonnage cantilever métallique avec des bras rétractables. Le cantilever Actistor® est destiné ,en particulier, pour le stockage des matériaux longs rigides. Le cantilever Actistor® est conçu suivant la taille, le poids des unités de manutention, le type de mat\' e9riel stocké et l´espace disponible chez le client. La proposition de la société ACTIWORK prend toujours en compte des besoins de l´utilisateur final.
Les composants de Actistor® sont fabriqués de profil\' e9s en acier laminé, le traitement de la surface est effectué par l´application des peintures en poudre.

Actistor® est conforme par sa conception, son design et sa construction aux exigences de sécurité pour ce type des produits. La déclaration de conformité fait partie intégrante de la documentation technique.

Les cantilevers télescopiques Actistor® sont fabriqués en exécution simple face ou double faces. Actistor® est conçu à partir de colonnes de cantilever, de liaisons des colonnes et de mécanisme de propulsion des bras rétractables.
Les colonnes sont reliés par des éléments diagonaux et horizontaux qui assurent d e la stabilité du rayonnage.

Le mécanisme de propulsion des bras télescopiques est composé d'un réducteur et d'une manivelle qui transforment de force de la main en mouvement d'ouverture bras. Le mécanisme de transmission assure le mouvement synchrone de tous les bras rétractables d'un niveau de stockage. Actistor® peut être constitué de 2 jusqu´à 12 colonnes.

La société ACTIWORK a mis œuvre, dans son organisation, le système de management de la qualité et elle est certifiée conformément aux référentiels ISO9001, ISO 14001 et ISO 18001.

Entrainement manuel des tiroirs par manivelle .

GARANTIE
ACTIWORK garantit les cantilever Actistor® a conditions que ceux-ci soient utilisés conformément aux caractéristiques et instructions décrites dans le annuel, pour l'effet défini. Le Client doit prendre connaissance des conseils sur la documentation technique fournie avec l´équipement. Les Matériels sont garantis contre tout défaut de matière ou de fabrication pendant une durée de 24mois à compter de la date d e livraison. Les interventions au titre de la garantie ne sauraient avoir pour effet de prolonger la durée de celle-ci. Au titre de cette garantie, la seule obligation incombant à Actiwork sera le remplacement gratuit ou la réparation du matériel ou de l'élément reconnu défectueux.

PREREQUIS POUR LE SOL (Génie civile)
L'offre est basée sur les conditions suivantes :
- Le sol en béton doit avoir une capacité de charge suffisante. ACTIWORK n'est en aucun cas responsable des travaux de géni civile ni du choix des matériaux utilisés pour la réalisation de la dalle.
- Le client doit prendre en considération la charge par pied du rayonnage - forces de compression ou forces de traction
- L'épaisseur du fondement doit permettre l´encastrement des chevilles d´ancrage à la profondeur de 100 mm au minimum.
