BL60A001-A
+ d'infos
Comparer
|
MONTE CHARGE NON ACCESSIBLE - L 400 À 1000 X P 400 À 1000 X C 4000 MM - 100 KG |
100 kg
|
4000
|
|
DESCRIPTIF TECHNIQUE :
Monte charge pourla manutention de petit colis
Monte-charge type : Nonaccessible, moteur H8, puissa nce 1,5 KW / In = 5,3A / Id = 22,2A
Norme applicable : EN 81-3
Pylône : pylône autoporteur en acier galvanisé qui nécessite des fixations au sol (x4), aux dalles intermédiaires (x4), et en tête de gaine (x4)
Habillage tôlé : sur la périphérie dumonte charge
Charge utile : 100 Kg
Vitesse : monovitesse 0,45 mètres / seconde
Fosse/cuvette : 0 mm
Course totale : 4000 mm
Nombre de niveaux desservis: 2 niveaux
Nombre de portes palières : 2 portes palières
Type d' accès : accès sur la même face: ouverture manuelle / porte guillotines
Options comprises en gaine : aucune
Position des portes : service sur allège (cf plan joint au devis)
Dimensions des portes palières : L 600 x H 900 mm
Finition des portes palières : tôle électro zinguée
Portes palières pare flammes : non pare flammes (sur demande)
Dimensions de la cabine : L 400 à 1000 x P 400 à 1000 x H 500 à 1200 mm
Finition de la cabine : tôle électro zinguée
Fermeture de la cabine : sur 3 face, coté avant ouvert (possibilité de mettreun volet roulant aluminium ma is les dimensions utile de la cabine seront réduite de L -40 / P -35 et H -60mm)
Emplacement de la machinerie : moteur en HAUT dans lagaine
Equipement dans la machinerie : éclairage machinerie avec une prise de courant 220 V
Options pour la machinerie : DTU (compris d' office)
Finition de la porte machinerie : tôle électro zinguée
Porte machinerie pare flammes : non pare flammes (surdemande)
Boite à boutons palière : boutons à LED (appel & envoi avec voyant localisation, occupé / bouton de sonnerie / ronfleur par niveau)
Contact à clé pour chaque boîte à boutons
Alimentation nécessaire : triphasé 400 V + neutre, 4 m de câble 5g 2,5mm² en attente
Positionnement du tableau : tableau électrique dan s un coffret, à placer àl'extérieur de la gaîne (L 400 x P 215 x H 400mm) ave c 3m de câble depuis le moteur
Hauteur hors tout : àconfirmer
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
|
BL60A001-B
+ d'infos
Comparer
|
MONTE CHARGE NON ACCESSIBLE - L 800 À 1000 X P 800 À 1000 X C 4000 MM - 300 KG |
300 kg
|
4000
|
|
|
DESCRIPTIF TECHNIQUE :
Monte charge pour la manutention de petit colis
Monte-charge type : Nonaccessible, moteur H8, puissa nce 1,5 KW / In = 5,3A / Id = 22,2A
Norme applicable : EN 81-3
Pylône : pylône autoporteur en acier galvanisé qui nécessite des fixations au sol (x4), aux dalles intermédiaires (x4), et en tête de gaine (x4)
Habillage tôlé : sur la périphérie dumonte charge
Charge utile : 300 Kg
Vitesse : monovitesse 0,3 mètres / seconde
Fosse/cuvette : 260 mm (100 mm en option)
Course totale : 4000 mm
Nombre de niveaux desservis: 2 niveaux
Nombre de portes palières : 2 portes palières
Type d' accès : accès sur la même face: ouverture manuelle / porte guillotines
Options comprises en gaine : aucune
Position des portes : service sur allège (cf plan joint au devis)
Dimensions des portes palières : L 1000 x H 1200 mm
Finition des portes palières : tôle électro zinguée
Portes palières pare flammes : non pare flammes (sur demande)
Dimensions de la cabine : L 800 à 1000 x P 800 à 1000 x H 800 à 1200 mm
Finition de la cabine : tôle électro zinguée
Fermeture de la cabine : sur 3 face, coté avant ouvert (possibilité de mettreun volet roulant aluminium ma is les dimensions utile de la cabine seront réduite de L -40 / P -35 et H -60mm)
Emplacement de la machinerie : moteur en HAUT dans lagaine
Equipement dans la machinerie : éclairage machinerie avec une prise de courant 220 V (en option)
Options pour la machinerie : DTU (compris d' office)
Finition de la porte machinerie : tôle électro zinguée
Porte machinerie pare flammes : non pare flammes (surdemande)
Boite à boutons palière : boutons à LED (appel & envoi avec voyant localisation, occupé / bouton de sonnerie / ronfleur par niveau)
Contact à clé pour chaque boîte à boutons
Alimentation nécessaire : triphasé 400 V + neutre, 4 m de câble 5g 2,5mm² en attente
Positionnement du tableau : tableau électrique dan s la machinerie
Hauteur hors tout : àconfirmer
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
|
BL60A001-C
+ d'infos
Comparer
|
MONTE-CHARGE ACCESSIBLE AUTOPORTE - 300KG - COURSE 4000MM |
300 kg
|
4000
|
|
|
MONTE CHARGEVERTICAL - UNIQUEMENT POUR DE S TRANSPORTS DE CHARGES ET DE MARCHANDISES, POUR DES APPLICATIONS INDUSTRIELLES.
Le terme « plate-forme »se rapporte aux monte-charges industriels qui, par défin ition n'ont pas les commandes de montée / descente / Arrêt d' urgence sur la plate-forme elle-même ; elles doivent avoir des murs ou des barrières de protection autour du plateau, qui définissent la surface de chargement.
NORMES :
Les monte-charges sont conçus conformément à la directive 98/37/CE rédigée par le Parlement européen le 22 Juin 1988. Cette directive est liée à la procédure législative de rapprochement des Etats membres en cequi concerne les machines. Le s produits avec un marquage CEpeuvent être commercialisés dans tous les pays appartenant à l'espace économique européen.
TYPE :
Simple colonne - structure autoportée à fixer au sol (note de calcul à charge client)
PUISSANCE :
Electrique - hydraulique.
CYLINDRE :
Vérin avec soupape de sécurité.
UNITE PUISSANCE :
Unité de puissance avec moteur équipé de valve anti-retour, valve de pression, réglage dépression et bouton manuel d' abaissement.
CONDITIONS D' INSTALLATION :
Des portes avec serrure télémécanique seront installées à tous les points d' entrées. Les boutons de commandes sont positionnés de telle manière qu' il n' est pas possible de commander le monte-charge à partir de la plate-forme.
COMMANDES :
Les boîtiers de commandes sont installés à chaque étage pour la montée ou la descente pour chaque étage.
Chaque boîtier de commande est équipé d' un bouton d' arrêt d' urgence. En « activant » le bouton STOP, le monte-charge s' immobilise jusqu'à une nouvelle instruction (Montée /Descente).
Lorsque le monte-charge est enposition de chargement / d\'e 9chargement, le Switch de la porte bloque la possibilité d' appeler le monte charge d' un autre étage et évite ainsi des mouvements involontaires et les risqued' accidents.
Une simple impulsion sur le boitier de commandes actionnera la levée ou la descente du monte-charges jusqu'à ce que la position haute ou basse soit atteinte.
Le monte-charges est équipé d'un système de gestionde surcharge qui empêche l a montée ou la descente lorsque celui-ci est en surcharge.
SYSTEME DE SECURITÉ :
Selon les recommandations de sécurité, l' accès doit être équipé de portes et le mât / châssis doit être enfermé et protégé. La surface dela plate-forme sera antidé rapante.
En termes de normes de sécurité, l' alimentationélectrique des commandes e st en 24V.
Sécurité supplémentaire taquets anti dérive sur le mât
PROTECTION DE LA PLATEFORME :
La protection autour de la plate-forme est conçue de sorte que les charges à transporter ne puissent être en contact avec la structure d'élévation.
Protections périphériques en type garde corps tubulaire et plinthe en partie basse.
Hauteur garde-corps selon normes en vigueur : H1100 mm.
INSTALLATION HYDRAULIQUE :
L' ensemble des tuyaux et raccords sont livrés pourl' installation hydraul ique.
INSTALLATION ELECTRIQUE :
Les panneaux de pilotage / commande doivent être installés de telle sorte qu' il ne soit pas possible de commander le monte-charge à partir de la plate-forme. Le câble est réalisé en conformité avec la directive « basse tension » ou avecla norme harmonisée EN 602 04-1 Un interrupteur d'arrêt et un système de protection externe doivent être installés.
CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 300 Kg uniformément répartie
- Course maximum : 4000 mm
- Hauteur repliée : 150 mm (à confirmer)
- Dimensions plateau : 1600 x 1600 mm
- Puissance maximum : 1,5 ou 2,2 kW
- Tension d'alimentation : 400V TRI
- Tension de commande : 24V
- Temps de levée : 0,1 m / sec, soit environ 6 m / min
- Coloris standard : gris RAL 7021
EQUIPEMENT SPECIFIQUE :
La plateforme sera équipée de 2 portillons à doublevantail battant, larg 1500 mm , avec serrures télémécanique asservies.
GARANTIE :
Ce matériel est garanti 2 ans, dans des conditions normales d'utilisations (8 heures par jour et 5 jours par semaine en athmosphère normale, 10 levées par heure maxi)
Attention : cette garantie ne peut pas s'appliquer sur les revêtements de surface, en particulier les peintures époxy dont la résistance varie en fonction des impacts qu'elles sont amenées à subir.
DOCUMENTS FOURNIS :
- Signalétique : étiquette d'identité avec numéro de série, type, année de fabrication, charges admissibles et marquage CE
- Manuel d'utilisation et d'entretien avec schémas hydraulique et électrique
- Déclaration de conformité CE.
PROTECTION :
Porte d'accés haute et basse asservie, la porte ne pourras pas etre ouverte si la plateforme ne se trouve pas a ce niveau et le monte charge ne pourras pas fonctionner si une des portes est ouvertes.
2 portes battantes simple vantail réalisées en panneaux grillagés, 1 au R.D.C. et 1 à l'étage.
Porte en panneaux grillagéspermettant de réduire à 200 mm, la distance de séc urité aux éléments mobiles.
Hauteur des portes : 2200 mm environ.
Portes pivotantes équipées d'une serrure et poignéepour accès au monte-charge .
Portes équipées d'un contacteur type PILZ avec interverrouillage de sécurité
Gaine périphérique réalisée en cloison grillagée, poteau acier peint et grillage à maille serrée assemblé mécaniquement
Finition : peint époxy et galvanisé
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
|
BL60A001-D
+ d'infos
Comparer
|
MONTE CHARGE NON ACCOMPAGNE - DIMENSIONS JUSQU'A 1500 X 1500 X H 3000 MM - 300 KG |
300 kg
|
4000
|
|
|
MONTE CHARGEVERTICAL - UNIQUEMENT POUR DE S TRANSPORTS DE CHARGES ET DE MARCHANDISES, POUR DES APPLICATIONS INDUSTRIELLES.
Le terme « plate-forme »se rapporte aux monte-charges industriels qui, par défin ition n'ont pas les commandes de montée / descente / Arrêt d' urgence sur la plate-forme elle-même ; elles doivent avoir des murs ou des barrières de protection autour du plateau, qui définissent la surface de chargement.
NORMES :
Les monte-charges sont conçus conformément à la directive 98/37/CE rédigée par le Parlement européen le 22 Juin 1988. Cette directive est liée à la procédure législative de rapprochement des Etats membres en cequi concerne les machines. Le s produits avec un marquage CEpeuvent être commercialisés dans tous les pays appartenant à l'espace économique européen.
TYPE :
Simple colonne - a reprendre sur mur ou structure existante (note de calcul à charge client)
PUISSANCE :
Electrique - hydraulique.
CYLINDRE :
Vérin avec soupape de sécurité.
UNITE PUISSANCE :
Unité de puissance avec moteur équipé de valve anti-retour, valve de pression, réglage dépression et bouton manuel d' abaissement.
CONDITIONS D' INSTALLATION :
La structure du monte-charges sera fixée au mur plein en béton par goujons d'ancrage
Des portes avec serrure télémécanique seront installées à tous les points d' entrées. Les boutons de commandes sont positionnés de telle manière qu' il n' est pas possible de commander le monte-charge à partir de la plate-forme.
COMMANDES :
Les boîtiers de commandes sont installés à chaque étage pour la montée ou la descente pour chaque étage.
Chaque boîtier de commande est équipé d' un bouton d' arrêt d' urgence. En « activant » le bouton STOP, le monte-charge s' immobilise jusqu'à une nouvelle instruction (Montée /Descente).
Lorsque le monte-charge est enposition de chargement / d\'e 9chargement, le Switch de la porte bloque la possibilité d' appeler le monte charge d' un autre étage et évite ainsi des mouvements involontaires et les risqued' accidents.
Une simple impulsion sur le boitier de commandes actionnera la levée ou la descente du monte-charges jusqu'à ce que la position haute ou basse soit atteinte.
Le monte-charges est équipé d'un système de gestionde surcharge qui empêche l a montée ou la descente lorsque celui-ci est en surcharge.
SYSTEME DE SECURITÉ :
Selon les recommandations de sécurité, l' accès doit être équipé de portes et le mât / châssis doit être enfermé et protégé. La surface dela plate-forme sera antidé rapante.
En termes de normes de sécurité, l' alimentationélectrique des commandes e st en 24V.
Sécurité supplémentaire taquets anti dérive sur le mât
PROTECTION DE LA PLATEFORME :
La protection autour de la plate-forme est conçue de sorte que les charges à transporter ne puissent être en contact avec la structure d'élévation.
Protections périphériques en type garde corps tubulaire et plinthe en partie basse.
Hauteur garde-corps selon normes en vigueur : H1100 mm.
INSTALLATION HYDRAULIQUE :
L' ensemble des tuyaux et raccords sont livrés pourl' installation hydraul ique.
INSTALLATION ELECTRIQUE :
Les panneaux de pilotage / commande doivent être installés de telle sorte qu' il ne soit pas possible de commander le monte-charge à partir de la plate-forme. Le câble est réalisé en conformité avec la directive « basse tension » ou avecla norme harmonisée EN 602 04-1 Un interrupteur d'arrêt et un système de protection externe doivent être installés.
CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 300 Kg uniformément répartie
- Course maximum : 4000 mm
- Hauteur repliée : 150 mm (à confirmer)
- Dimensions plateau : 1600 x 1600 mm
- Puissance maximum : 1,5 ou 2,2 kW
- Tension d'alimentation : 400V TRI
- Tension de commande : 24V
- Temps de levée : 0,1 m / sec, soit environ 6 m / min
- Coloris standard : gris RAL 7021
EQUIPEMENT SPECIFIQUE :
La plateforme sera équipée de 2 portillons à doublevantail battant, larg 1500 mm , avec serrures télémécanique asservies.
GARANTIE :
Ce matériel est garanti 2 ans, dans des conditions normales d'utilisations (8 heures par jour et 5 jours par semaine en athmosphère normale, 10 levées par heure maxi)
Attention : cette garantie ne peut pas s'appliquer sur les revêtements de surface, en particulier les peintures époxy dont la résistance varie en fonction des impacts qu'elles sont amenées à subir.
DOCUMENTS FOURNIS :
- Signalétique : étiquette d'identité avec numéro de série, type, année de fabrication, charges admissibles et marquage CE
- Manuel d'utilisation et d'entretien avec schémas hydraulique et électrique
- Déclaration de conformité CE.
PROTECTION :
Porte d'accés haute et basse asservie, la porte ne pourras pas etre ouverte si la plateforme ne se trouve pas a ce niveau et le monte charge ne pourras pas fonctionner si une des portes est ouvertes.
2 portes battantes simple vantail réalisées en panneaux grillagés, 1 au R.D.C. et 1 à l'étage.
Porte en panneaux grillagéspermettant de réduire à 200 mm, la distance de séc urité aux éléments mobiles.
Hauteur des portes : 2200 mm environ.
Portes pivotantes équipées d'une serrure et poignéepour accès au monte-charge .
Portes équipées d'un contacteur type PILZ avec interverrouillage de sécurité
Gaine périphérique réalisée en cloison grillagée, poteau acier peint et grillage à maille serrée assemblé mécaniquement
Finition : peint époxy et galvanisé
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
|
BL60A001-E
+ d'infos
Comparer
|

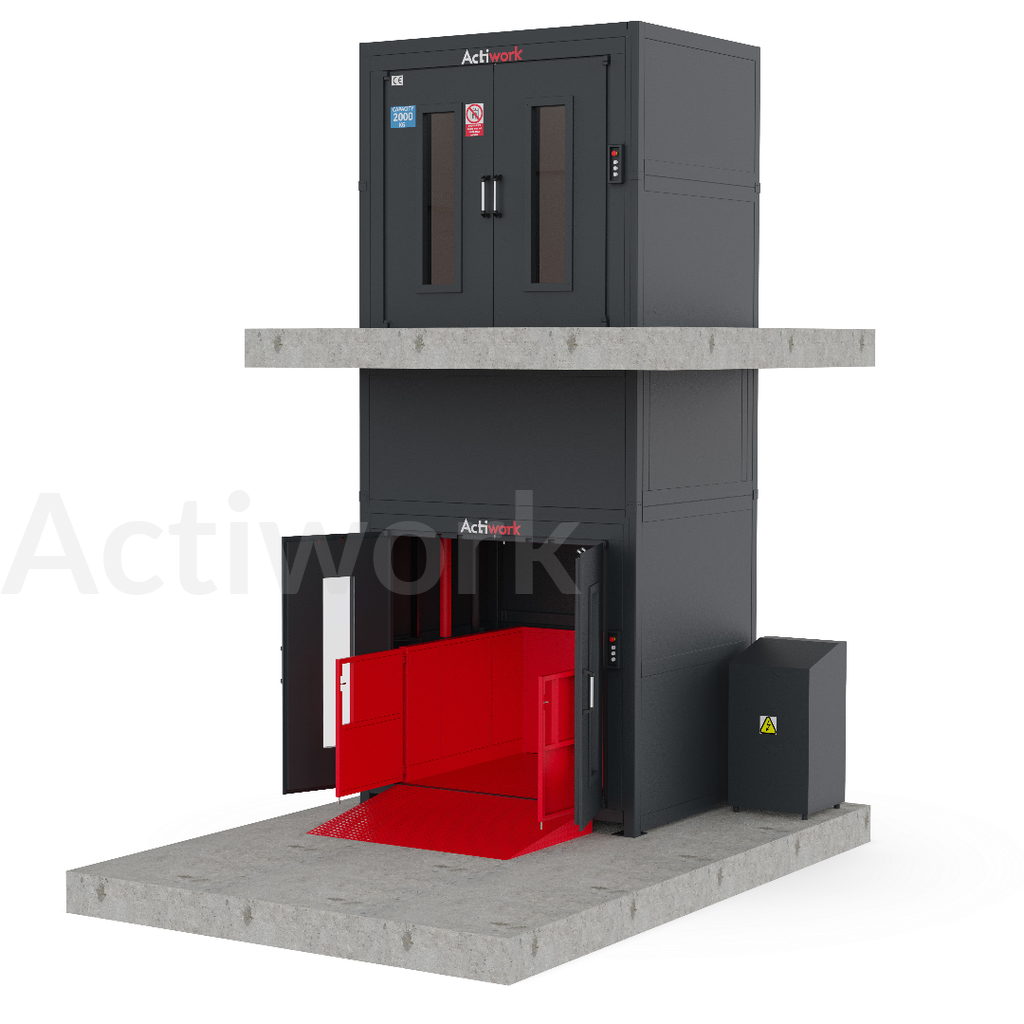

MONTE-CHARGE ACCESSIBLE (NON ACCOMPAGNE) AUTOPORTE - 500KG - COURSE 4000MM |
500 kg
|
4000
|
|
|
MONTE CHARGEVERTICAL - UNIQUEMENT POUR DE S TRANSPORTS DE CHARGES ET DE MARCHANDISES, POUR DES APPLICATIONS INDUSTRIELLES.
Le terme « plate-forme »se rapporte aux monte-charges industriels qui, par défin ition n'ont pas les commandes de montée / descente / Arrêt d' urgence sur la plate-forme elle-même ; elles doivent avoir des murs ou des barrières de protection autour du plateau, qui définissent la surface de chargement.
NORMES :
Les monte-charges sont conçus conformément à la directive 98/37/CE rédigée par le Parlement européen le 22 Juin 1988. Cette directive est liée à la procédure législative de rapprochement des Etats membres en cequi concerne les machines. Le s produits avec un marquage CEpeuvent être commercialisés dans tous les pays appartenant à l'espace économique européen.
TYPE :
Simple colonne - structure autoportée à fixer au sol (note de calcul à charge client)
PUISSANCE :
Electrique - hydraulique.
CYLINDRE :
Vérin avec soupape de sécurité.
UNITE PUISSANCE :
Unité de puissance avec moteur équipé de valve anti-retour, valve de pression, réglage dépression et bouton manuel d' abaissement.
CONDITIONS D' INSTALLATION :
Des portes avec serrure télémécanique seront installées à tous les points d' entrées. Les boutons de commandes sont positionnés de telle manière qu' il n' est pas possible de commander le monte-charge à partir de la plate-forme.
COMMANDES :
Les boîtiers de commandes sont installés à chaque étage pour la montée ou la descente pour chaque étage.
Chaque boîtier de commande est équipé d' un bouton d' arrêt d' urgence. En « activant » le bouton STOP, le monte-charge s' immobilise jusqu'à une nouvelle instruction (Montée /Descente).
Lorsque le monte-charge est enposition de chargement / d\'e 9chargement, le Switch de la porte bloque la possibilité d' appeler le monte charge d' un autre étage et évite ainsi des mouvements involontaires et les risqued' accidents.
Une simple impulsion sur le boitier de commandes actionnera la levée ou la descente du monte-charges jusqu'à ce que la position haute ou basse soit atteinte.
Le monte-charges est équipé d'un système de gestionde surcharge qui empêche l a montée ou la descente lorsque celui-ci est en surcharge.
SYSTEME DE SECURITÉ :
Selon les recommandations de sécurité, l' accès doit être équipé de portes et le mât / châssis doit être enfermé et protégé. La surface dela plate-forme sera antidé rapante.
En termes de normes de sécurité, l' alimentationélectrique des commandes e st en 24V.
Sécurité supplémentaire taquets anti dérive sur le mât
PROTECTION DE LA PLATEFORME :
La protection autour de la plate-forme est conçue de sorte que les charges à transporter ne puissent être en contact avec la structure d'élévation.
Protections périphériques en type garde corps tubulaire et plinthe en partie basse.
Hauteur garde-corps selon normes en vigueur : H1100 mm.
INSTALLATION HYDRAULIQUE :
L' ensemble des tuyaux et raccords sont livrés pourl' installation hydraul ique.
INSTALLATION ELECTRIQUE :
Les panneaux de pilotage / commande doivent être installés de telle sorte qu' il ne soit pas possible de commander le monte-charge à partir de la plate-forme. Le câble est réalisé en conformité avec la directive « basse tension » ou avecla norme harmonisée EN 602 04-1 Un interrupteur d'arrêt et un système de protection externe doivent être installés.
CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 500 Kg uniformément répartie
- Course maximum : 4000 mm
- Hauteur repliée : 150 mm (à confirmer)
- Dimensions plateau : 1600 x 1600 mm
- Puissance maximum : 1,5 ou 2,2 kW
- Tension d'alimentation : 400V TRI
- Tension de commande : 24V
- Temps de levée : 0,1 m / sec, soit environ 6 m / min
- Coloris standard : gris RAL 7021
EQUIPEMENT SPECIFIQUE :
La plateforme sera équipée de 2 portillons à doublevantail battant, larg 1500 mm , avec serrures télémécanique asservies.
GARANTIE :
Ce matériel est garanti 2 ans, dans des conditions normales d'utilisations (8 heures par jour et 5 jours par semaine en athmosphère normale, 10 levées par heure maxi)
Attention : cette garantie ne peut pas s'appliquer sur les revêtements de surface, en particulier les peintures époxy dont la résistance varie en fonction des impacts qu'elles sont amenées à subir.
DOCUMENTS FOURNIS :
- Signalétique : étiquette d'identité avec numéro de série, type, année de fabrication, charges admissibles et marquage CE
- Manuel d'utilisation et d'entretien avec schémas hydraulique et électrique
- Déclaration de conformité CE.
PROTECTION :
Porte d'accés haute et basse asservie, la porte ne pourras pas etre ouverte si la plateforme ne se trouve pas a ce niveau et le monte charge ne pourras pas fonctionner si une des portes est ouvertes.
2 portes battantes simple vantail réalisées en panneaux grillagés, 1 au R.D.C. et 1 à l'étage.
Porte en panneaux grillagéspermettant de réduire à 200 mm, la distance de séc urité aux éléments mobiles.
Hauteur des portes : 2200 mm environ.
Portes pivotantes équipées d'une serrure et poignéepour accès au monte-charge .
Portes équipées d'un contacteur type PILZ avec interverrouillage de sécurité
Gaine périphérique réalisée en cloison grillagée, poteau acier peint et grillage à maille serrée assemblé mécaniquement
Finition : peint époxy et galvanisé
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
|
BL60A001-F
+ d'infos
Comparer
|
MONTE CHARGE NON ACCOMPAGNE - DIMENSIONS JUSQU'A 1500 X 1500 X H 3000 MM - 500 KG |
500 kg
|
4000
|
|
|
MONTE CHARGEVERTICAL - UNIQUEMENT POUR DE S TRANSPORTS DE CHARGES ET DE MARCHANDISES, POUR DES APPLICATIONS INDUSTRIELLES.
Le terme « plate-forme »se rapporte aux monte-charges industriels qui, par défin ition n'ont pas les commandes de montée / descente / Arrêt d' urgence sur la plate-forme elle-même ; elles doivent avoir des murs ou des barrières de protection autour du plateau, qui définissent la surface de chargement.
NORMES :
Les monte-charges sont conçus conformément à la directive 98/37/CE rédigée par le Parlement européen le 22 Juin 1988. Cette directive est liée à la procédure législative de rapprochement des Etats membres en cequi concerne les machines. Le s produits avec un marquage CEpeuvent être commercialisés dans tous les pays appartenant à l'espace économique européen.
TYPE :
Simple colonne - a reprendre sur mur ou structure existante (note de calcul à charge client)
PUISSANCE :
Electrique - hydraulique.
CYLINDRE :
Vérin avec soupape de sécurité.
UNITE PUISSANCE :
Unité de puissance avec moteur équipé de valve anti-retour, valve de pression, réglage dépression et bouton manuel d' abaissement.
CONDITIONS D' INSTALLATION :
La structure du monte-charges sera fixée au mur plein en béton par goujons d'ancrage
Des portes avec serrure télémécanique seront installées à tous les points d' entrées. Les boutons de commandes sont positionnés de telle manière qu' il n' est pas possible de commander le monte-charge à partir de la plate-forme.
COMMANDES :
Les boîtiers de commandes sont installés à chaque étage pour la montée ou la descente pour chaque étage.
Chaque boîtier de commande est équipé d' un bouton d' arrêt d' urgence. En « activant » le bouton STOP, le monte-charge s' immobilise jusqu'à une nouvelle instruction (Montée /Descente).
Lorsque le monte-charge est enposition de chargement / d\'e 9chargement, le Switch de la porte bloque la possibilité d' appeler le monte charge d' un autre étage et évite ainsi des mouvements involontaires et les risqued' accidents.
Une simple impulsion sur le boitier de commandes actionnera la levée ou la descente du monte-charges jusqu'à ce que la position haute ou basse soit atteinte.
Le monte-charges est équipé d'un système de gestionde surcharge qui empêche l a montée ou la descente lorsque celui-ci est en surcharge.
SYSTEME DE SECURITÉ :
Selon les recommandations de sécurité, l' accès doit être équipé de portes et le mât / châssis doit être enfermé et protégé. La surface dela plate-forme sera antidé rapante.
En termes de normes de sécurité, l' alimentationélectrique des commandes e st en 24V.
Sécurité supplémentaire taquets anti dérive sur le mât
PROTECTION DE LA PLATEFORME :
La protection autour de la plate-forme est conçue de sorte que les charges à transporter ne puissent être en contact avec la structure d'élévation.
Protections périphériques en type garde corps tubulaire et plinthe en partie basse.
Hauteur garde-corps selon normes en vigueur : H1100 mm.
INSTALLATION HYDRAULIQUE :
L' ensemble des tuyaux et raccords sont livrés pourl' installation hydraul ique.
INSTALLATION ELECTRIQUE :
Les panneaux de pilotage / commande doivent être installés de telle sorte qu' il ne soit pas possible de commander le monte-charge à partir de la plate-forme. Le câble est réalisé en conformité avec la directive « basse tension » ou avecla norme harmonisée EN 602 04-1 Un interrupteur d'arrêt et un système de protection externe doivent être installés.
CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 500 Kg uniformément répartie
- Course maximum : 4000 mm
- Hauteur repliée : 150 mm (à confirmer)
- Dimensions plateau : 1600 x 1600 mm
- Puissance maximum : 1,5 ou 2,2 kW
- Tension d'alimentation : 400V TRI
- Tension de commande : 24V
- Temps de levée : 0,1 m / sec, soit environ 6 m / min
- Coloris standard : gris RAL 7021
EQUIPEMENT SPECIFIQUE :
La plateforme sera équipée de 2 portillons à doublevantail battant, larg 1500 mm , avec serrures télémécanique asservies.
GARANTIE :
Ce matériel est garanti 2 ans, dans des conditions normales d'utilisations (8 heures par jour et 5 jours par semaine en athmosphère normale, 10 levées par heure maxi)
Attention : cette garantie ne peut pas s'appliquer sur les revêtements de surface, en particulier les peintures époxy dont la résistance varie en fonction des impacts qu'elles sont amenées à subir.
DOCUMENTS FOURNIS :
- Signalétique : étiquette d'identité avec numéro de série, type, année de fabrication, charges admissibles et marquage CE
- Manuel d'utilisation et d'entretien avec schémas hydraulique et électrique
- Déclaration de conformité CE.
PROTECTION :
Porte d'accés haute et basse asservie, la porte ne pourras pas etre ouverte si la plateforme ne se trouve pas a ce niveau et le monte charge ne pourras pas fonctionner si une des portes est ouvertes.
2 portes battantes simple vantail réalisées en panneaux grillagés, 1 au R.D.C. et 1 à l'étage.
Porte en panneaux grillagéspermettant de réduire à 200 mm, la distance de séc urité aux éléments mobiles.
Hauteur des portes : 2200 mm environ.
Portes pivotantes équipées d'une serrure et poignéepour accès au monte-charge .
Portes équipées d'un contacteur type PILZ avec interverrouillage de sécurité
Gaine périphérique réalisée en cloison grillagée, poteau acier peint et grillage à maille serrée assemblé mécaniquement
Finition : peint époxy et galvanisé
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
|
BL60A001-G
+ d'infos
Comparer
|
MONTE-CHARGE ACCESSIBLE (NON ACCOMPAGNE) AUTOPORTE - 1000KG - COURSE 4000MM |
1000 kg
|
4000
|
|
|
MONTE CHARGEVERTICAL - UNIQUEMENT POUR DE S TRANSPORTS DE CHARGES ET DE MARCHANDISES, POUR DES APPLICATIONS INDUSTRIELLES.
Le terme « plate-forme »se rapporte aux monte-charges industriels qui, par défin ition n'ont pas les commandes de montée / descente / Arrêt d' urgence sur la plate-forme elle-même ; elles doivent avoir des murs ou des barrières de protection autour du plateau, qui définissent la surface de chargement.
NORMES :
Les monte-charges sont conçus conformément à la directive 98/37/CE rédigée par le Parlement européen le 22 Juin 1988. Cette directive est liée à la procédure législative de rapprochement des Etats membres en cequi concerne les machines. Le s produits avec un marquage CEpeuvent être commercialisés dans tous les pays appartenant à l'espace économique européen.
TYPE :
Simple colonne - structure autoportée à fixer au sol (note de calcul à charge client)
PUISSANCE :
Electrique - hydraulique.
CYLINDRE :
Vérin avec soupape de sécurité.
UNITE PUISSANCE :
Unité de puissance avec moteur équipé de valve anti-retour, valve de pression, réglage dépression et bouton manuel d' abaissement.
CONDITIONS D' INSTALLATION :
Des portes avec serrure télémécanique seront installées à tous les points d' entrées. Les boutons de commandes sont positionnés de telle manière qu' il n' est pas possible de commander le monte-charge à partir de la plate-forme.
COMMANDES :
Les boîtiers de commandes sont installés à chaque étage pour la montée ou la descente pour chaque étage.
Chaque boîtier de commande est équipé d' un bouton d' arrêt d' urgence. En « activant » le bouton STOP, le monte-charge s' immobilise jusqu'à une nouvelle instruction (Montée /Descente).
Lorsque le monte-charge est enposition de chargement / d\'e 9chargement, le Switch de la porte bloque la possibilité d' appeler le monte charge d' un autre étage et évite ainsi des mouvements involontaires et les risqued' accidents.
Une simple impulsion sur le boitier de commandes actionnera la levée ou la descente du monte-charges jusqu'à ce que la position haute ou basse soit atteinte.
Le monte-charges est équipé d'un système de gestionde surcharge qui empêche l a montée ou la descente lorsque celui-ci est en surcharge.
SYSTEME DE SECURITÉ :
Selon les recommandations de sécurité, l' accès doit être équipé de portes et le mât / châssis doit être enfermé et protégé. La surface dela plate-forme sera antidé rapante.
En termes de normes de sécurité, l' alimentationélectrique des commandes e st en 24V.
Sécurité supplémentaire taquets anti dérive sur le mât
PROTECTION DE LA PLATEFORME :
La protection autour de la plate-forme est conçue de sorte que les charges à transporter ne puissent être en contact avec la structure d'élévation.
Protections périphériques en type garde corps tubulaire et plinthe en partie basse.
Hauteur garde-corps selon normes en vigueur : H1100 mm.
INSTALLATION HYDRAULIQUE :
L' ensemble des tuyaux et raccords sont livrés pourl' installation hydraul ique.
INSTALLATION ELECTRIQUE :
Les panneaux de pilotage / commande doivent être installés de telle sorte qu' il ne soit pas possible de commander le monte-charge à partir de la plate-forme. Le câble est réalisé en conformité avec la directive « basse tension » ou avecla norme harmonisée EN 602 04-1 Un interrupteur d'arrêt et un système de protection externe doivent être installés.
CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 1000 Kg uniformément répartie
- Course maximum : 4000 mm
- Hauteur repliée : 150 mm (à confirmer)
- Dimensions plateau : 1600 x 1600 mm
- Puissance maximum : 1,5 ou 2,2 kW
- Tension d'alimentation : 400V TRI
- Tension de commande : 24V
- Temps de levée : 0,1 m / sec, soit environ 6 m / min
- Coloris standard : gris RAL 7021
EQUIPEMENT SPECIFIQUE :
La plateforme sera équipée de 2 portillons à doublevantail battant, larg 1500 mm , avec serrures télémécanique asservies.
GARANTIE :
Ce matériel est garanti 2 ans, dans des conditions normales d'utilisations (8 heures par jour et 5 jours par semaine en athmosphère normale, 10 levées par heure maxi)
Attention : cette garantie ne peut pas s'appliquer sur les revêtements de surface, en particulier les peintures époxy dont la résistance varie en fonction des impacts qu'elles sont amenées à subir.
DOCUMENTS FOURNIS :
- Signalétique : étiquette d'identité avec numéro de série, type, année de fabrication, charges admissibles et marquage CE
- Manuel d'utilisation et d'entretien avec schémas hydraulique et électrique
- Déclaration de conformité CE.
PROTECTION :
Porte d'accés haute et basse asservie, la porte ne pourras pas etre ouverte si la plateforme ne se trouve pas a ce niveau et le monte charge ne pourras pas fonctionner si une des portes est ouvertes.
2 portes battantes simple vantail réalisées en panneaux grillagés, 1 au R.D.C. et 1 à l'étage.
Porte en panneaux grillagéspermettant de réduire à 200 mm, la distance de séc urité aux éléments mobiles.
Hauteur des portes : 2200 mm environ.
Portes pivotantes équipées d'une serrure et poignéepour accès au monte-charge .
Portes équipées d'un contacteur type PILZ avec interverrouillage de sécurité
Gaine périphérique réalisée en cloison grillagée, poteau acier peint et grillage à maille serrée assemblé mécaniquement
Finition : peint époxy et galvanisé
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
|
BL60A001-H
+ d'infos
Comparer
|
MONTE CHARGE NON ACCOMPAGNE - DIMENSIONS JUSQU'A 1500 X 1500 X H 5000 MM - 1000 KG |
1000 kg
|
4000
|
|
|
MONTE CHARGEVERTICAL - UNIQUEMENT POUR DE S TRANSPORTS DE CHARGES ET DE MARCHANDISES, POUR DES APPLICATIONS INDUSTRIELLES.
Le terme « plate-forme »se rapporte aux monte-charges industriels qui, par défin ition n'ont pas les commandes de montée / descente / Arrêt d' urgence sur la plate-forme elle-même ; elles doivent avoir des murs ou des barrières de protection autour du plateau, qui définissent la surface de chargement.
NORMES :
Les monte-charges sont conçus conformément à la directive 98/37/CE rédigée par le Parlement européen le 22 Juin 1988. Cette directive est liée à la procédure législative de rapprochement des Etats membres en cequi concerne les machines. Le s produits avec un marquage CEpeuvent être commercialisés dans tous les pays appartenant à l'espace économique européen.
TYPE :
Simple colonne - a reprendre sur mur ou structure existante (note de calcul à charge client)
PUISSANCE :
Electrique - hydraulique.
CYLINDRE :
Vérin avec soupape de sécurité.
UNITE PUISSANCE :
Unité de puissance avec moteur équipé de valve anti-retour, valve de pression, réglage dépression et bouton manuel d' abaissement.
CONDITIONS D' INSTALLATION :
La structure du monte-charges sera fixée au mur plein en béton par goujons d'ancrage
Des portes avec serrure télémécanique seront installées à tous les points d' entrées. Les boutons de commandes sont positionnés de telle manière qu' il n' est pas possible de commander le monte-charge à partir de la plate-forme.
COMMANDES :
Les boîtiers de commandes sont installés à chaque étage pour la montée ou la descente pour chaque étage.
Chaque boîtier de commande est équipé d' un bouton d' arrêt d' urgence. En « activant » le bouton STOP, le monte-charge s' immobilise jusqu'à une nouvelle instruction (Montée /Descente).
Lorsque le monte-charge est enposition de chargement / d\'e 9chargement, le Switch de la porte bloque la possibilité d' appeler le monte charge d' un autre étage et évite ainsi des mouvements involontaires et les risqued' accidents.
Une simple impulsion sur le boitier de commandes actionnera la levée ou la descente du monte-charges jusqu'à ce que la position haute ou basse soit atteinte.
Le monte-charges est équipé d'un système de gestionde surcharge qui empêche l a montée ou la descente lorsque celui-ci est en surcharge.
SYSTEME DE SECURITÉ :
Selon les recommandations de sécurité, l' accès doit être équipé de portes et le mât / châssis doit être enfermé et protégé. La surface dela plate-forme sera antidé rapante.
En termes de normes de sécurité, l' alimentationélectrique des commandes e st en 24V.
Sécurité supplémentaire taquets anti dérive sur le mât
PROTECTION DE LA PLATEFORME :
La protection autour de la plate-forme est conçue de sorte que les charges à transporter ne puissent être en contact avec la structure d'élévation.
Protections périphériques en type garde corps tubulaire et plinthe en partie basse.
Hauteur garde-corps selon normes en vigueur : H1100 mm.
INSTALLATION HYDRAULIQUE :
L' ensemble des tuyaux et raccords sont livrés pourl' installation hydraul ique.
INSTALLATION ELECTRIQUE :
Les panneaux de pilotage / commande doivent être installés de telle sorte qu' il ne soit pas possible de commander le monte-charge à partir de la plate-forme. Le câble est réalisé en conformité avec la directive « basse tension » ou avecla norme harmonisée EN 602 04-1 Un interrupteur d'arrêt et un système de protection externe doivent être installés.
CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 1000 Kg uniformément répartie
- Course maximum : 4000 mm
- Hauteur repliée : 150 mm (à confirmer)
- Dimensions plateau : 1600 x 1600 mm
- Puissance maximum : 1,5 ou 2,2 kW
- Tension d'alimentation : 400V TRI
- Tension de commande : 24V
- Temps de levée : 0,1 m / sec, soit environ 6 m / min
- Coloris standard : gris RAL 7021
EQUIPEMENT SPECIFIQUE :
La plateforme sera équipée de 2 portillons à doublevantail battant, larg 1500 mm , avec serrures télémécanique asservies.
GARANTIE :
Ce matériel est garanti 2 ans, dans des conditions normales d'utilisations (8 heures par jour et 5 jours par semaine en athmosphère normale, 10 levées par heure maxi)
Attention : cette garantie ne peut pas s'appliquer sur les revêtements de surface, en particulier les peintures époxy dont la résistance varie en fonction des impacts qu'elles sont amenées à subir.
DOCUMENTS FOURNIS :
- Signalétique : étiquette d'identité avec numéro de série, type, année de fabrication, charges admissibles et marquage CE
- Manuel d'utilisation et d'entretien avec schémas hydraulique et électrique
- Déclaration de conformité CE.
PROTECTION :
Porte d'accés haute et basse asservie, la porte ne pourras pas etre ouverte si la plateforme ne se trouve pas a ce niveau et le monte charge ne pourras pas fonctionner si une des portes est ouvertes.
2 portes battantes simple vantail réalisées en panneaux grillagés, 1 au R.D.C. et 1 à l'étage.
Porte en panneaux grillagéspermettant de réduire à 200 mm, la distance de séc urité aux éléments mobiles.
Hauteur des portes : 2200 mm environ.
Portes pivotantes équipées d'une serrure et poignéepour accès au monte-charge .
Portes équipées d'un contacteur type PILZ avec interverrouillage de sécurité
Gaine périphérique réalisée en cloison grillagée, poteau acier peint et grillage à maille serrée assemblé mécaniquement
Finition : peint époxy et galvanisé
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
|
BL60A001-I
+ d'infos
Comparer
|
MONTE-CHARGE ACCESSIBLE (NON ACCOMPAGNE) AUTOPORTE - 1500KG - COURSE 4000MM |
1500 kg
|
4000
|
|
|
MONTE CHARGEVERTICAL - UNIQUEMENT POUR DE S TRANSPORTS DE CHARGES ET DE MARCHANDISES, POUR DES APPLICATIONS INDUSTRIELLES.
Le terme « plate-forme »se rapporte aux monte-charges industriels qui, par défin ition n'ont pas les commandes de montée / descente / Arrêt d' urgence sur la plate-forme elle-même ; elles doivent avoir des murs ou des barrières de protection autour du plateau, qui définissent la surface de chargement.
NORMES :
Les monte-charges sont conçus conformément à la directive 98/37/CE rédigée par le Parlement européen le 22 Juin 1988. Cette directive est liée à la procédure législative de rapprochement des Etats membres en cequi concerne les machines. Le s produits avec un marquage CEpeuvent être commercialisés dans tous les pays appartenant à l'espace économique européen.
TYPE :
Simple colonne - structure autoportée à fixer au sol (note de calcul à charge client)
PUISSANCE :
Electrique - hydraulique.
CYLINDRE :
Vérin avec soupape de sécurité.
UNITE PUISSANCE :
Unité de puissance avec moteur équipé de valve anti-retour, valve de pression, réglage dépression et bouton manuel d' abaissement.
CONDITIONS D' INSTALLATION :
Des portes avec serrure télémécanique seront installées à tous les points d' entrées. Les boutons de commandes sont positionnés de telle manière qu' il n' est pas possible de commander le monte-charge à partir de la plate-forme.
COMMANDES :
Les boîtiers de commandes sont installés à chaque étage pour la montée ou la descente pour chaque étage.
Chaque boîtier de commande est équipé d' un bouton d' arrêt d' urgence. En « activant » le bouton STOP, le monte-charge s' immobilise jusqu'à une nouvelle instruction (Montée /Descente).
Lorsque le monte-charge est enposition de chargement / d\'e 9chargement, le Switch de la porte bloque la possibilité d' appeler le monte charge d' un autre étage et évite ainsi des mouvements involontaires et les risqued' accidents.
Une simple impulsion sur le boitier de commandes actionnera la levée ou la descente du monte-charges jusqu'à ce que la position haute ou basse soit atteinte.
Le monte-charges est équipé d'un système de gestionde surcharge qui empêche l a montée ou la descente lorsque celui-ci est en surcharge.
SYSTEME DE SECURITÉ :
Selon les recommandations de sécurité, l' accès doit être équipé de portes et le mât / châssis doit être enfermé et protégé. La surface dela plate-forme sera antidé rapante.
En termes de normes de sécurité, l' alimentationélectrique des commandes e st en 24V.
Sécurité supplémentaire taquets anti dérive sur le mât
PROTECTION DE LA PLATEFORME :
La protection autour de la plate-forme est conçue de sorte que les charges à transporter ne puissent être en contact avec la structure d'élévation.
Protections périphériques en type garde corps tubulaire et plinthe en partie basse.
Hauteur garde-corps selon normes en vigueur : H1100 mm.
INSTALLATION HYDRAULIQUE :
L' ensemble des tuyaux et raccords sont livrés pourl' installation hydraul ique.
INSTALLATION ELECTRIQUE :
Les panneaux de pilotage / commande doivent être installés de telle sorte qu' il ne soit pas possible de commander le monte-charge à partir de la plate-forme. Le câble est réalisé en conformité avec la directive « basse tension » ou avecla norme harmonisée EN 602 04-1 Un interrupteur d'arrêt et un système de protection externe doivent être installés.
CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 1500 Kg uniformément répartie
- Course maximum : 4000 mm
- Hauteur repliée : 150 mm (à confirmer)
- Dimensions plateau : 1600 x 2000 mm
- Puissance maximum : 1,5 ou 2,2 kW
- Tension d'alimentation : 400V TRI
- Tension de commande : 24V
- Temps de levée : 0,1 m / sec, soit environ 6 m / min
- Coloris standard : gris RAL 7021
EQUIPEMENT SPECIFIQUE :
La plateforme sera équipée de 2 portillons à doublevantail battant, larg 1500 mm , avec serrures télémécanique asservies.
GARANTIE :
Ce matériel est garanti 2 ans, dans des conditions normales d'utilisations (8 heures par jour et 5 jours par semaine en athmosphère normale, 10 levées par heure maxi)
Attention : cette garantie ne peut pas s'appliquer sur les revêtements de surface, en particulier les peintures époxy dont la résistance varie en fonction des impacts qu'elles sont amenées à subir.
DOCUMENTS FOURNIS :
- Signalétique : étiquette d'identité avec numéro de série, type, année de fabrication, charges admissibles et marquage CE
- Manuel d'utilisation et d'entretien avec schémas hydraulique et électrique
- Déclaration de conformité CE.
PROTECTION :
Porte d'accés haute et basse asservie, la porte ne pourras pas etre ouverte si la plateforme ne se trouve pas a ce niveau et le monte charge ne pourras pas fonctionner si une des portes est ouvertes.
2 portes battantes simple vantail réalisées en panneaux grillagés, 1 au R.D.C. et 1 à l'étage.
Porte en panneaux grillagéspermettant de réduire à 200 mm, la distance de séc urité aux éléments mobiles.
Hauteur des portes : 2200 mm environ.
Portes pivotantes équipées d'une serrure et poignéepour accès au monte-charge .
Portes équipées d'un contacteur type PILZ avec interverrouillage de sécurité
Gaine périphérique réalisée en cloison grillagée, poteau acier peint et grillage à maille serrée assemblé mécaniquement
Finition : peint époxy et galvanisé
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
|
BL60A001-J
+ d'infos
Comparer
|
MONTE CHARGE NON ACCOMPAGNE - DIMENSIONS JUSQU'A 2000 X 2000 X H 5000 MM - 1000 KG |
1500 kg
|
4000
|
|
|
MONTE CHARGEVERTICAL - UNIQUEMENT POUR DE S TRANSPORTS DE CHARGES ET DE MARCHANDISES, POUR DES APPLICATIONS INDUSTRIELLES.
Le terme « plate-forme »se rapporte aux monte-charges industriels qui, par défin ition n'ont pas les commandes de montée / descente / Arrêt d' urgence sur la plate-forme elle-même ; elles doivent avoir des murs ou des barrières de protection autour du plateau, qui définissent la surface de chargement.
NORMES :
Les monte-charges sont conçus conformément à la directive 98/37/CE rédigée par le Parlement européen le 22 Juin 1988. Cette directive est liée à la procédure législative de rapprochement des Etats membres en cequi concerne les machines. Le s produits avec un marquage CEpeuvent être commercialisés dans tous les pays appartenant à l'espace économique européen.
TYPE :
Simple colonne - a reprendre sur mur ou structure existante (note de calcul à charge client)
PUISSANCE :
Electrique - hydraulique.
CYLINDRE :
Vérin avec soupape de sécurité.
UNITE PUISSANCE :
Unité de puissance avec moteur équipé de valve anti-retour, valve de pression, réglage dépression et bouton manuel d' abaissement.
CONDITIONS D' INSTALLATION :
La structure du monte-charges sera fixée au mur plein en béton par goujons d'ancrage
Des portes avec serrure télémécanique seront installées à tous les points d' entrées. Les boutons de commandes sont positionnés de telle manière qu' il n' est pas possible de commander le monte-charge à partir de la plate-forme.
COMMANDES :
Les boîtiers de commandes sont installés à chaque étage pour la montée ou la descente pour chaque étage.
Chaque boîtier de commande est équipé d' un bouton d' arrêt d' urgence. En « activant » le bouton STOP, le monte-charge s' immobilise jusqu'à une nouvelle instruction (Montée /Descente).
Lorsque le monte-charge est enposition de chargement / d\'e 9chargement, le Switch de la porte bloque la possibilité d' appeler le monte charge d' un autre étage et évite ainsi des mouvements involontaires et les risqued' accidents.
Une simple impulsion sur le boitier de commandes actionnera la levée ou la descente du monte-charges jusqu'à ce que la position haute ou basse soit atteinte.
Le monte-charges est équipé d'un système de gestionde surcharge qui empêche l a montée ou la descente lorsque celui-ci est en surcharge.
SYSTEME DE SECURITÉ :
Selon les recommandations de sécurité, l' accès doit être équipé de portes et le mât / châssis doit être enfermé et protégé. La surface dela plate-forme sera antidé rapante.
En termes de normes de sécurité, l' alimentationélectrique des commandes e st en 24V.
Sécurité supplémentaire taquets anti dérive sur le mât
PROTECTION DE LA PLATEFORME :
La protection autour de la plate-forme est conçue de sorte que les charges à transporter ne puissent être en contact avec la structure d'élévation.
Protections périphériques en type garde corps tubulaire et plinthe en partie basse.
Hauteur garde-corps selon normes en vigueur : H1100 mm.
INSTALLATION HYDRAULIQUE :
L' ensemble des tuyaux et raccords sont livrés pourl' installation hydraul ique.
INSTALLATION ELECTRIQUE :
Les panneaux de pilotage / commande doivent être installés de telle sorte qu' il ne soit pas possible de commander le monte-charge à partir de la plate-forme. Le câble est réalisé en conformité avec la directive « basse tension » ou avecla norme harmonisée EN 602 04-1 Un interrupteur d'arrêt et un système de protection externe doivent être installés.
CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 1500 Kg uniformément répartie
- Course maximum : 4000 mm
- Hauteur repliée : 150 mm (à confirmer)
- Dimensions plateau : 1600 x 2000 mm
- Puissance maximum : 1,5 ou 2,2 kW
- Tension d'alimentation : 400V TRI
- Tension de commande : 24V
- Temps de levée : 0,1 m / sec, soit environ 6 m / min
- Coloris standard : gris RAL 7021
EQUIPEMENT SPECIFIQUE :
La plateforme sera équipée de 2 portillons à doublevantail battant, larg 1500 mm , avec serrures télémécanique asservies.
GARANTIE :
Ce matériel est garanti 2 ans, dans des conditions normales d'utilisations (8 heures par jour et 5 jours par semaine en athmosphère normale, 10 levées par heure maxi)
Attention : cette garantie ne peut pas s'appliquer sur les revêtements de surface, en particulier les peintures époxy dont la résistance varie en fonction des impacts qu'elles sont amenées à subir.
DOCUMENTS FOURNIS :
- Signalétique : étiquette d'identité avec numéro de série, type, année de fabrication, charges admissibles et marquage CE
- Manuel d'utilisation et d'entretien avec schémas hydraulique et électrique
- Déclaration de conformité CE.
PROTECTION :
Porte d'accés haute et basse asservie, la porte ne pourras pas etre ouverte si la plateforme ne se trouve pas a ce niveau et le monte charge ne pourras pas fonctionner si une des portes est ouvertes.
2 portes battantes simple vantail réalisées en panneaux grillagés, 1 au R.D.C. et 1 à l'étage.
Porte en panneaux grillagéspermettant de réduire à 200 mm, la distance de séc urité aux éléments mobiles.
Hauteur des portes : 2200 mm environ.
Portes pivotantes équipées d'une serrure et poignéepour accès au monte-charge .
Portes équipées d'un contacteur type PILZ avec interverrouillage de sécurité
Gaine périphérique réalisée en cloison grillagée, poteau acier peint et grillage à maille serrée assemblé mécaniquement
Finition : peint époxy et galvanisé
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
|
BL60A001-K
+ d'infos
Comparer
|
MONTE-CHARGE ACCESSIBLE (NON ACCOMPAGNE) AUTOPORTE - 2000KG - COURSE 4000MM |
2000 kg
|
4000
|
|
|
MONTE CHARGEVERTICAL - UNIQUEMENT POUR DE S TRANSPORTS DE CHARGES ET DE MARCHANDISES, POUR DES APPLICATIONS INDUSTRIELLES.
Le terme « plate-forme »se rapporte aux monte-charges industriels qui, par défin ition n'ont pas les commandes de montée / descente / Arrêt d' urgence sur la plate-forme elle-même ; elles doivent avoir des murs ou des barrières de protection autour du plateau, qui définissent la surface de chargement.
NORMES :
Les monte-charges sont conçus conformément à la directive 98/37/CE rédigée par le Parlement européen le 22 Juin 1988. Cette directive est liée à la procédure législative de rapprochement des Etats membres en cequi concerne les machines. Le s produits avec un marquage CEpeuvent être commercialisés dans tous les pays appartenant à l'espace économique européen.
TYPE :
Simple colonne - structure autoportée à fixer au sol (note de calcul à charge client)
PUISSANCE :
Electrique - hydraulique.
CYLINDRE :
Vérin avec soupape de sécurité.
UNITE PUISSANCE :
Unité de puissance avec moteur équipé de valve anti-retour, valve de pression, réglage dépression et bouton manuel d' abaissement.
CONDITIONS D' INSTALLATION :
Des portes avec serrure télémécanique seront installées à tous les points d' entrées. Les boutons de commandes sont positionnés de telle manière qu' il n' est pas possible de commander le monte-charge à partir de la plate-forme.
COMMANDES :
Les boîtiers de commandes sont installés à chaque étage pour la montée ou la descente pour chaque étage.
Chaque boîtier de commande est équipé d' un bouton d' arrêt d' urgence. En « activant » le bouton STOP, le monte-charge s' immobilise jusqu'à une nouvelle instruction (Montée /Descente).
Lorsque le monte-charge est enposition de chargement / d\'e 9chargement, le Switch de la porte bloque la possibilité d' appeler le monte charge d' un autre étage et évite ainsi des mouvements involontaires et les risqued' accidents.
Une simple impulsion sur le boitier de commandes actionnera la levée ou la descente du monte-charges jusqu'à ce que la position haute ou basse soit atteinte.
Le monte-charges est équipé d'un système de gestionde surcharge qui empêche l a montée ou la descente lorsque celui-ci est en surcharge.
SYSTEME DE SECURITÉ :
Selon les recommandations de sécurité, l' accès doit être équipé de portes et le mât / châssis doit être enfermé et protégé. La surface dela plate-forme sera antidé rapante.
En termes de normes de sécurité, l' alimentationélectrique des commandes e st en 24V.
Sécurité supplémentaire taquets anti dérive sur le mât
PROTECTION DE LA PLATEFORME :
La protection autour de la plate-forme est conçue de sorte que les charges à transporter ne puissent être en contact avec la structure d'élévation.
Protections périphériques en type garde corps tubulaire et plinthe en partie basse.
Hauteur garde-corps selon normes en vigueur : H1100 mm.
INSTALLATION HYDRAULIQUE :
L' ensemble des tuyaux et raccords sont livrés pourl' installation hydraul ique.
INSTALLATION ELECTRIQUE :
Les panneaux de pilotage / commande doivent être installés de telle sorte qu' il ne soit pas possible de commander le monte-charge à partir de la plate-forme. Le câble est réalisé en conformité avec la directive « basse tension » ou avecla norme harmonisée EN 602 04-1 Un interrupteur d'arrêt et un système de protection externe doivent être installés.
CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 2000 Kg uniformément répartie
- Course maximum : 4000 mm
- Hauteur repliée : 150 à 250 mm (à confirmer)
- Dimensions plateau : 1600 x 2000 mm
- Puissance : 2,2 kW mini
- Tension d'alimentation : 400V TRI
- Tension de commande : 24V
- Temps de levée : 0,1 m / sec, soit environ 6 m / min
- Coloris standard : gris RAL 7021
EQUIPEMENT SPECIFIQUE :
La plateforme sera équipée de 2 portillons à doublevantail battant, larg 1500 mm , avec serrures télémécanique asservies.
GARANTIE :
Ce matériel est garanti 2 ans, dans des conditions normales d'utilisations (8 heures par jour et 5 jours par semaine en athmosphère normale, 10 levées par heure maxi)
Attention : cette garantie ne peut pas s'appliquer sur les revêtements de surface, en particulier les peintures époxy dont la résistance varie en fonction des impacts qu'elles sont amenées à subir.
DOCUMENTS FOURNIS :
- Signalétique : étiquette d'identité avec numéro de série, type, année de fabrication, charges admissibles et marquage CE
- Manuel d'utilisation et d'entretien avec schémas hydraulique et électrique
- Déclaration de conformité CE.
PROTECTION :
Porte d'accés haute et basse asservie, la porte ne pourras pas etre ouverte si la plateforme ne se trouve pas a ce niveau et le monte charge ne pourras pas fonctionner si une des portes est ouvertes.
2 portes battantes simple vantail réalisées en panneaux grillagés, 1 au R.D.C. et 1 à l'étage.
Porte en panneaux grillagéspermettant de réduire à 200 mm, la distance de séc urité aux éléments mobiles.
Hauteur des portes : 2200 mm environ.
Portes pivotantes équipées d'une serrure et poignéepour accès au monte-charge .
Portes équipées d'un contacteur type PILZ avec interverrouillage de sécurité
Gaine périphérique réalisée en cloison grillagée, poteau acier peint et grillage à maille serrée assemblé mécaniquement
Finition : peint époxy et galvanisé
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
|
BL60A001-L
+ d'infos
Comparer
|
MONTE-CHARGE ACCESSIBLE (NON ACCOMPAGNE) FIXATION SUR MUR - 2000KG - COURSE 4000MM |
2000 kg
|
4000
|
|
|
MONTE CHARGEVERTICAL - UNIQUEMENT POUR DE S TRANSPORTS DE CHARGES ET DE MARCHANDISES, POUR DES APPLICATIONS INDUSTRIELLES.
Le terme « plate-forme »se rapporte aux monte-charges industriels qui, par défin ition n'ont pas les commandes de montée / descente / Arrêt d' urgence sur la plate-forme elle-même ; elles doivent avoir des murs ou des barrières de protection autour du plateau, qui définissent la surface de chargement.
NORMES :
Les monte-charges sont conçus conformément à la directive 98/37/CE rédigée par le Parlement européen le 22 Juin 1988. Cette directive est liée à la procédure législative de rapprochement des Etats membres en cequi concerne les machines. Le s produits avec un marquage CEpeuvent être commercialisés dans tous les pays appartenant à l'espace économique européen.
TYPE :
Simple colonne - a reprendre sur mur ou structure existante (note de calcul à charge client)
PUISSANCE :
Electrique - hydraulique.
CYLINDRE :
Vérin avec soupape de sécurité.
UNITE PUISSANCE :
Unité de puissance avec moteur équipé de valve anti-retour, valve de pression, réglage dépression et bouton manuel d' abaissement.
CONDITIONS D' INSTALLATION :
La structure du monte-charges sera fixée au mur plein en béton par goujons d'ancrage
Des portes avec serrure télémécanique seront installées à tous les points d' entrées. Les boutons de commandes sont positionnés de telle manière qu' il n' est pas possible de commander le monte-charge à partir de la plate-forme.
COMMANDES :
Les boîtiers de commandes sont installés à chaque étage pour la montée ou la descente pour chaque étage.
Chaque boîtier de commande est équipé d' un bouton d' arrêt d' urgence. En « activant » le bouton STOP, le monte-charge s' immobilise jusqu'à une nouvelle instruction (Montée /Descente).
Lorsque le monte-charge est enposition de chargement / d\'e 9chargement, le Switch de la porte bloque la possibilité d' appeler le monte charge d' un autre étage et évite ainsi des mouvements involontaires et les risqued' accidents.
Une simple impulsion sur le boitier de commandes actionnera la levée ou la descente du monte-charges jusqu'à ce que la position haute ou basse soit atteinte.
Le monte-charges est équipé d'un système de gestionde surcharge qui empêche l a montée ou la descente lorsque celui-ci est en surcharge.
SYSTEME DE SECURITÉ :
Selon les recommandations de sécurité, l' accès doit être équipé de portes et le mât / châssis doit être enfermé et protégé. La surface dela plate-forme sera antidé rapante.
En termes de normes de sécurité, l' alimentationélectrique des commandes e st en 24V.
Sécurité supplémentaire taquets anti dérive sur le mât
PROTECTION DE LA PLATEFORME :
La protection autour de la plate-forme est conçue de sorte que les charges à transporter ne puissent être en contact avec la structure d'élévation.
Protections périphériques en type garde corps tubulaire et plinthe en partie basse.
Hauteur garde-corps selon normes en vigueur : H1100 mm.
INSTALLATION HYDRAULIQUE :
L' ensemble des tuyaux et raccords sont livrés pourl' installation hydraul ique.
INSTALLATION ELECTRIQUE :
Les panneaux de pilotage / commande doivent être installés de telle sorte qu' il ne soit pas possible de commander le monte-charge à partir de la plate-forme. Le câble est réalisé en conformité avec la directive « basse tension » ou avecla norme harmonisée EN 602 04-1 Un interrupteur d'arrêt et un système de protection externe doivent être installés.
CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 2000 Kg uniformément répartie
- Course maximum : 4000 mm
- Hauteur repliée : 150 à 250 mm (à confirmer)
- Dimensions plateau : 1600 x 2000 mm
- Puissance : 2,2 kW mini
- Tension d'alimentation : 400V TRI
- Tension de commande : 24V
- Temps de levée : 0,1 m / sec, soit environ 6 m / min
- Coloris standard : gris RAL 7021
EQUIPEMENT SPECIFIQUE :
La plateforme sera équipée de 2 portillons à doublevantail battant, larg 1500 mm , avec serrures télémécanique asservies.
GARANTIE :
Ce matériel est garanti 2 ans, dans des conditions normales d'utilisations (8 heures par jour et 5 jours par semaine en athmosphère normale, 10 levées par heure maxi)
Attention : cette garantie ne peut pas s'appliquer sur les revêtements de surface, en particulier les peintures époxy dont la résistance varie en fonction des impacts qu'elles sont amenées à subir.
DOCUMENTS FOURNIS :
- Signalétique : étiquette d'identité avec numéro de série, type, année de fabrication, charges admissibles et marquage CE
- Manuel d'utilisation et d'entretien avec schémas hydraulique et électrique
- Déclaration de conformité CE.
PROTECTION :
Porte d'accés haute et basse asservie, la porte ne pourras pas etre ouverte si la plateforme ne se trouve pas a ce niveau et le monte charge ne pourras pas fonctionner si une des portes est ouvertes.
2 portes battantes simple vantail réalisées en panneaux grillagés, 1 au R.D.C. et 1 à l'étage.
Porte en panneaux grillagéspermettant de réduire à 200 mm, la distance de séc urité aux éléments mobiles.
Hauteur des portes : 2200 mm environ.
Portes pivotantes équipées d'une serrure et poignéepour accès au monte-charge .
Portes équipées d'un contacteur type PILZ avec interverrouillage de sécurité
Gaine périphérique réalisée en cloison grillagée, poteau acier peint et grillage à maille serrée assemblé mécaniquement
Finition : peint époxy et galvanisé
PRIX INDICATIF BUDGETAIRE QUI DEVRA FAIRE L'OBJET D'UNE VALIDATION TECHNIQUE ET FINANCIEREAPPROFONDIE POUR VALOIR COMMA NDE
|
