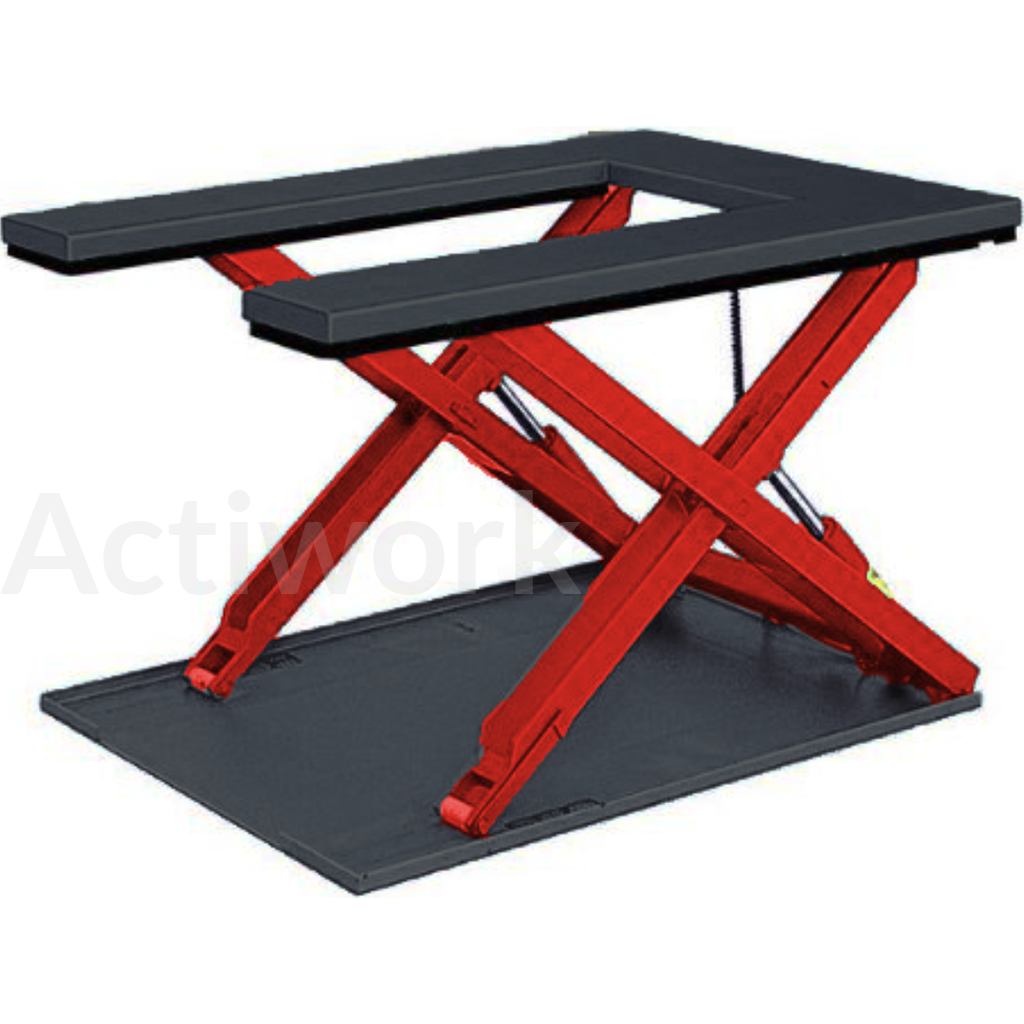

Tables élévatrices extra-plates en U ou E

CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 1000 kg uniformément répartis
- Course maximum : 800 mm
- Hauteur repliée : 80 mm environ
- Hauteur totale : 880 mm
- Dimensions plateau : 1350 x 1050 mm
- Puissance du moteur : 0.72 KW
- Tension d'alimentation : 400V Triphasé  3PH + T +N
- Tension de commande : 24 V
- Temps de levée à hauteur maxi : 20 sec.
- Poids de la table : 255 kg

DESCRIPTIF :

PARTIE MÉCANIQUE
- Plateau en tôle pliée
- Les ciseaux sont construits en fer plat de forte section afin d'avoir un maximum de stabilité et un minimum de déformation
- Le cadre inférieur comporte des trous pour fixation
- Anneaux de levage inclus

PARTIE HYDRAULIQUE
- Centrale hydraulique compacte, pression maximale 210 bars
- Trous d'évent raccordés au réservoir
- Centrale avec huile type ISO LHV32
- Raccords hydraulique classe L

PARTIE ÉLECTRIQUE
- Moteur standard IP 55
- Indice de protection IP 65 pour les équipements électriques
- Fin de course haut réglable
- Interrupteurs sur cadre de sécurité
- Boite à boutons (Montée - Descente - arrêt d'urgence) câble de 3m

PARTIE SÉCURITÉ
- Le cadre de sécurité en aluminium stoppe la descente du plateau
- Anti chute hydraulique dans les vérins
- Béquille de sécurité pour maintenance
- Etiquettes d'information quant au respect des sécurités
- Manuel d'instruction et maintenance fourni

FINITION
- Peinture époxy  : plateforme et embase en gris RAL 7016 et ciseaux en rouge RAL 3020

UTILISATION
- Cycles de fonctionnement : Table élévatrice prévue pour 25 cycles/heure (8h/j & 5j/s)
- Température d'utilisation : -20°C à + 50°C

Garantie 24 mois

CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 1000 kg uniformément répartis
- Course maximum : 800 mm
- Hauteur repliée : 80 mm environ
- Hauteur totale : 880 mm
- Dimensions plateau : 1350 x 1050 mm
- Puissance du moteur : 0.72 KW
- Tension d'alimentation : 400V Triphasé  3PH + T +N
- Tension de commande : 24 V
- Temps de levée à hauteur maxi : 20 sec.
- Poids de la table : 245 kg

DESCRIPTIF :

PARTIE MÉCANIQUE
- Plateau en tôle pliée
- Les ciseaux sont construits en fer plat de forte section afin d'avoir un maximum de stabilité et un minimum de déformation
- Le cadre inférieur comporte des trous pour fixation
- Anneaux de levage inclus

PARTIE HYDRAULIQUE
- Centrale hydraulique compacte, pression maximale 210 bars
- Trous d'évent raccordés au réservoir
- Centrale avec huile type ISO LHV32
- Raccords hydraulique classe L

PARTIE ÉLECTRIQUE
- Moteur standard IP 55
- Indice de protection IP 65 pour les équipements électriques
- Fin de course haut réglable
- Interrupteurs sur cadre de sécurité
- Boite à boutons (Montée - Descente - arrêt d'urgence) câble de 3m

PARTIE SÉCURITÉ
- Le cadre de sécurité en aluminium stoppe la descente du plateau
- Anti chute hydraulique dans les vérins
- Béquille de sécurité pour maintenance
- Etiquettes d'information quant au respect des sécurités
- Manuel d'instruction et maintenance fourni

FINITION
- Peinture époxy  : plateforme et embase en gris RAL 7016 et ciseaux en rouge RAL 3020

UTILISATION
- Cycles de fonctionnement : Table élévatrice prévue pour 25 cycles/heure (8h/j & 5j/s)
- Température d'utilisation : -20°C à + 50°C

Garantie 24 mois

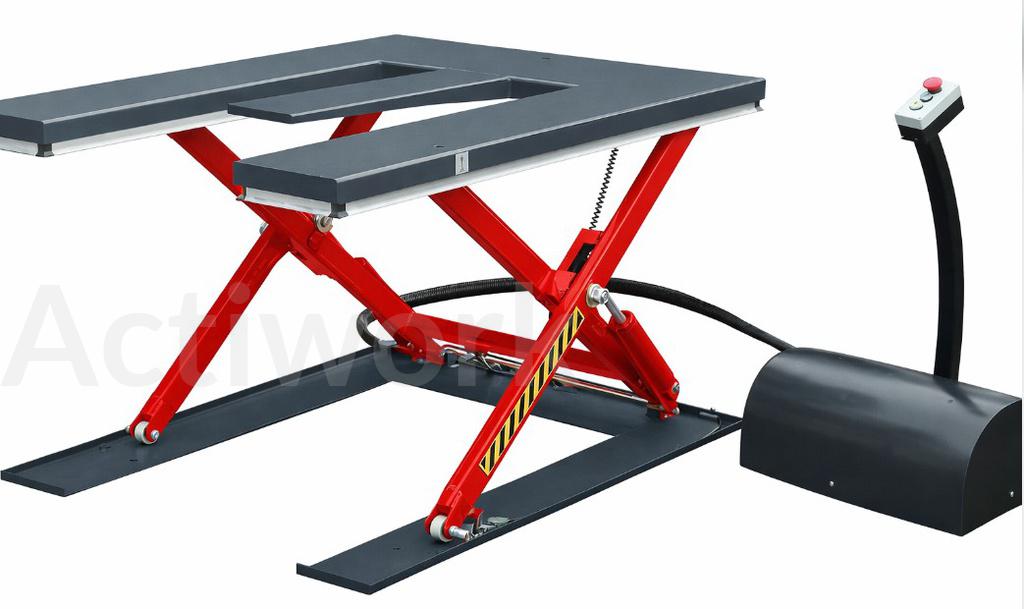

CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 2000 kg uniformément répartis
- Course maximum : 800 mm
- Hauteur repliée : 100 mm environ
- Hauteur totale : 900 mm
- Dimensions plateau : 1400 x 1200 mm
- Puissance du moteur : 0.72 KW
- Tension d'alimentation : 400V Triphasé  3PH + T +N
- Tension de commande : 24 V
- Temps de levée à hauteur maxi : 32 sec.
- Poids de la table : 315 kg

DESCRIPTIF :

PARTIE MÉCANIQUE
- Plateau en tôle pliée
- Les ciseaux sont construits en fer plat de forte section afin d'avoir un maximum de stabilité et un minimum de déformation
- Le cadre inférieur comporte des trous pour fixation
- Anneaux de levage inclus

PARTIE HYDRAULIQUE
- Centrale hydraulique compacte, pression maximale 210 bars
- Trous d'évent raccordés au réservoir
- Centrale avec huile type ISO LHV32
- Raccords hydraulique classe L

PARTIE ÉLECTRIQUE
- Moteur standard IP 55
- Indice de protection IP 65 pour les équipements électriques
- Fin de course haut réglable
- Interrupteurs sur cadre de sécurité
- Boite à boutons (Montée - Descente - arrêt d'urgence) câble de 3m

PARTIE SÉCURITÉ
- Le cadre de sécurité en aluminium stoppe la descente du plateau
- Anti chute hydraulique dans les vérins
- Béquille de sécurité pour maintenance
- Etiquettes d'information quant au respect des sécurités
- Manuel d'instruction et maintenance fourni

FINITION
- Peinture époxy  : plateforme et embase en gris RAL 7016 et ciseaux en rouge RAL 3020

UTILISATION
- Cycles de fonctionnement : Table élévatrice prévue pour 25 cycles/heure (8h/j & 5j/s)
- Température d'utilisation : -20°C à + 50°C

Garantie 24 mois

Modèle extra plate en "U"

CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation :2000kg uniformément repartie
- Course maximum : 800 mm
- Hauteur repliée : 100 mm environ
- Dimensions plateau : 1500 x 1300 mm
- Puissance maximum : 1,5 KW
- Tension d'alimentation : 400V Tri
- Tension de commande : 24 V
- Nombre de vérins : 4
- Poids de la table : 310 kg environ
- Temps de levée : environ 43 secondes à hauteur maxi.

DESCRIPTIF :
- Ciseaux tubulaires hautes résistance avec axe en acier bichromaté
- Galets auto-lubrifiants
- Béquille de sécurité rabattable pour les opérations de maintenance
- Vérins hydrauliques positionnés entre les ciseaux, tiges de vérin en acier chromé dur
- Groupe hydraulique séparé 1,5 KW triphasé 400V/50 Hz avec flexible hydraulique L2500 mm
- Cadre de sécurité anti-pincement en profil aluminium fixé en périphérie du plateau avec contacteurs
- Fin de course en position haute
- Boîtier de commande manuel "type homme mort" design exclusif avec bouton montée/descente et arrêt d'urgence type "coup de poing" sur cordon spirale longueur 3500 mm
- Finition epoxy vert RAL 5021, ciseaux : coloris : noir sécurité RAL 9005
- Alimentation protection de la ligne et raccordement à la charge du client.
- Ce matériel est garanti 1 an, dans des conditions normales d'utilisation (8 heures par jour et 5 jours par semaine en atmosphère normale)

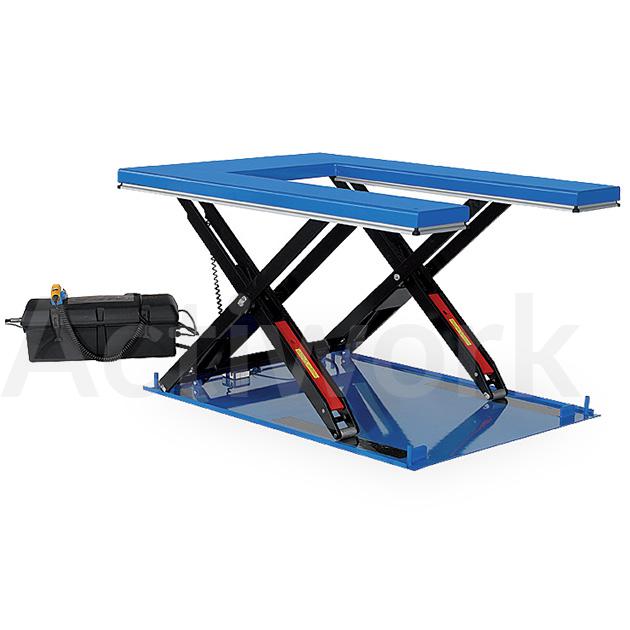

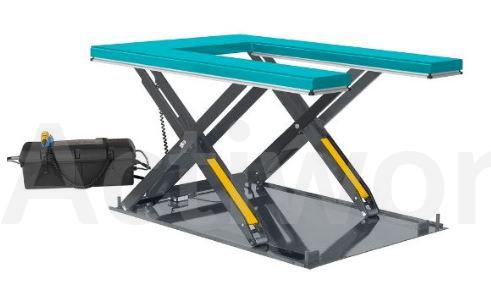

Modèle extra plate en "U"

CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation :2000 kg uniformément repartie
- Course maximum : 970 mm
- Hauteur repliée : 100 mm environ
- Dimensions plateau : 1610 x 1300 mm
- Puissance maximum : 1,5 KW
- Tension d'alimentation : 400V Tri
- Tension de commande : 24 V
- Nombre de vérins : 4
- Poids de la table : 310 kg environ
- Temps de levée : environ 22 secondes à hauteur maxi.

DESCRIPTIF :
- Ciseaux tubulaires hautes résistance avec axe en acier bichromaté
- Galets auto-lubrifiants
- Béquille de sécurité rabattable pour les opérations de maintenance
- Vérins hydrauliques positionnés entre les ciseaux, tiges de vérin en acier chromé dur
- Groupe hydraulique séparé 1,5 KW triphasé 400V/50 Hz avec flexible hydrauliqueL2500 mm
- Cadre de sécurité anti-pincement en profil aluminium fixé en périphérie du plateau avec contacteurs
- Fin de course réglable en position haute
- Boîtier de commande manuel "type homme mort" design exclusif avec bouton montée/descente et arrêt d'urgence type "coup de poing" sur cordon spirale longueur 3500 mm
- Finition epoxy vert RAL 5021, ciseaux : coloris : noir sécurité RAL 9005
- Alimentation protection de la ligne et raccordement à la charge du client.
- Ce matériel est garanti 1 an, dans des conditions normales d'utilisation (8 heures par jour et 5 jours par semaine en atmosphère normale)

CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 1000 kg uniformément répartis
- Course maximum : 715 mm
- Hauteur repliée : 85 mm environ

- Hauteur déployée maxi : 800 mm
- Dimension plateau : 1450 x 1085 mm

- Largeur intérieure du U : 575 mm
- Puissance maximum : 0,75 KW
- Tension d'alimentation : 400V tri
- Tension de commande : 24 V
- Nombre de vérins : 2
- Poids de la table : 235 kg environ
- Temps de levée : environ 12 secondes à hauteur maxi.

DESCRIPTIF :
- Construction robuste en acier inoxydable type 304 L (Plateau de table, châssis inférieur, ciseaux de table, axes et roulements, galets de déplacement des ciseaux).

- Clean concept pour lavage grande eau : écoulement facilité (plateau inclinable, châssis inferieur) ouvert, ciseaux plats (sans profils creux); roulement lavables ...

- Béquille de sécurité rabattable pour les opérations de maintenance.
 - Vérins type 2 avec clapet de sécurité en cas de rupture des flexibles, revêtement spécial sur le corps extérieur , tige de piston et lit de joint sont en acier inoxydable. Le tube du piston est sablé, apprêté et peint deux fois avec une peinture polyuréthane à deux composants, y compris les raccords électrozingués.

- Fin de course réglable en position haute.
- Cadre de sécurité anti-pincement en acier inoxydable sur périphérie du plateau.

- Groupe hydraulique indépendant dans capot inox, alimentation : 400V triphasé.
- Boîtier de commande du type "bouton poussoir homme mort" monté sur cordon spirale, alimentation : 24V, ( protection IP 65 en option)

CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 2000 kg uniformément répartis
- Course maximum : 695 mm
- Hauteur repliée : 105 mm environ

- Hauteur déployée maxi : 800 mm
- Dimensions plateau : 1500 x 1200 mm
- Puissance maximum : 1,1 KW
- Tension d'alimentation : 400V tri
- Tension de commande : 24 V
- Nombre de vérins : 2
- Poids de la table : 325 kg environ
- Temps de levée : environ 16 secondes à hauteur maxi.

DESCRIPTIF :

- Construction robuste en acier inoxydable type 304 L (Plateau de table, châssis inférieur, ciseaux de table, axes et roulements, galets de déplacement des ciseaux).

- Clean concept pour lavage grande eau: écoulement facilité (plateau inclinable, châssis inferieur) ouvert, ciseaux plats (sans profils creux); roulement lavables ...

- Béquille de sécurité rabattable pour les opérations de maintenance.

 - Vérins type 2 avec clapet de sécurité en cas de rupture des flexibles, revêtement spécial sur le corps extérieur, tige de piston et lit de joint sont en acier inoxydable. Le tube du piston est sablé, apprêté et peint deux fois avec une peinture polyuréthane à deux composants, y compris les raccords électrozingués.

- Fin de course réglable en position haute.

- Cadre de sécurité anti-pincement en acier inoxydable sur périphérie du plateau.

- Groupe hydraulique indépendant dans capot inox, alimentation : 400V triphasée.

- Boîtier de commande du type "bouton poussoir homme mort" monté sur cordon spirale, alimentation : 24V, ( protection IP 65 en option).

CARACTERISTIQUES TECHNIQUES :
- Capacité d'utilisation : 1000 kg uniformément répartis
- Course maximum : 715 mm
- Hauteur repliée : 85 mm environ

- Hauteur déployée : 800 mm
- Dimension plateforme : 1450 X 1085 mm

- Puissance maximum : 2,2 KW
- Tension d'alimentation : 400V triphasé
- Tension de commande : 24 V
- Nombre de vérins : 2
- Poids de la table : 235 kg
- Temps de levée : 12 secondes à hauteur maxi.

DESCRIPTIF :

- Construction robuste en acier inoxydable type 304 L (Plateau de table, châssis inférieur, ciseaux de table, axes et roulements, galets de déplacement des ciseaux)

- Béquille de sécurité rabattable pour les opérations de maintenance
- Vérins avec clapet de sécurité en cas de rupture des flexibles
- Fin de course réglable en position haute
- Cadre de sécurité anti-pincement en profil aluminium fixé en périphérie du plateau
- Groupe hydraulique séparé avec capot inox, alimentation : 400V triphasé
- Boîtier de commande du type "bouton poussoir homme mort" monté sur cordon spirale, alimentation : 24V, ( protection IP 65 en option)

- Type de vérin 1 : Revêtement standard, y compris raccord en acier inoxydable AISI 316/1.4401

Sur demande en option :

- Type de vérin 2 : Avec revêtement spécial. Tige de piston et logement de l'articulation en acier inoxydable. Tube de piston sablé, apprêté et peint deux fois avec une peinture polyuréthane bi-composant, y compris raccord en acier inoxydable AISI 316/1.4401

- Type de vérin 3 : Avec tube en AISI 316/1.4401. Tige de piston en AISI 329/1.4460 et logement de l'articulation en AISI 420/1.4031.

Y compris raccord en acier inoxydable AISI 316/1.4401.
